Маркировка резисторов чип и дип. Как определить номинал сопротивления резистора по цветной маркировке? Стандартная цветовая маркировка резисторов

Наиболее популярной деталью для электронных схем является резистор – пассивный элемент, основным параметром которого является сопротивление протекающему току. Единица измерения – Ом.

Резисторы могут быть фиксированными и регулируемыми (потенциометры). В эту группу включаются также фоторезисторы, варисторы и термисторы, в которых сопротивление определяется освещением, напряжением или температурой.

Фиксированные резисторы изготавливаются по разным технологиям. Наиболее популярные:

• слоистые;
• объемные;
• проволочные.

Определение сопротивления

Производители дают только самые важные параметры в определении резистивных элементов:

• номинальное сопротивление;
• допуск, выраженный в процентах, соответствующих классу точности;
• номинальная мощность.

Как определить сопротивление резистора, зависит от системы кодирования. В случае небольших элементов, где нет места, используется кодовая маркировка резисторов: символы из чисел и букв или цветные полосы. Отметки цветом применяются еще потому, что цифры легко стираются, такую надпись часто труднее разобрать.

Буквенное кодирование предусматривает два стандарта:

1. Обозначение резисторов в системе IEK. Для множителя используют букву: R = 1, K = 1000, M = 1000000;
2. В стандарте MIL третья цифра обозначает коэффициент, на который умножаются два первых числа.

Примеры, как узнать сопротивление резистора в разных системах:

1. R47 – IEK, R47 –MIL, номинал резистора – 0,47 Ом;
2. 6R8 – IEK, 6R8 – MIL, R = 6,8 Ом;
3. 27R – IEK, 270 – MIL, говорит о значении номинального сопротивления 27 Ом;
4. 820R, K82 – IEK, 821 – MIL, R = 820 Ом;
5. 47K – IEK, 473 – MIL, R = 47 кОм;
6. 100R – IEK, 101 – MIL, R = 100 Ом;
7. 2M7 – IEK, 275 – MIL, R = 2,7 мОм;
8. 56М – IEK, 566 – MIL, R = 56 мОм.

Цветовое кодирование

Более распространенным способом кодирования является цветовая маркировка резисторов. Все расшифровки содержатся в публикуемых таблицах.

Международную систему цветных кодов приняли много лет назад, как простой и максимально быстрый способ определения омического значения резистора вне зависимости от его размера.

Важно! Маркировка всегда читается по одной полосе поочередно, начиная от левого конца детали. Каждый цвет ассоциируется с числом, соответствующим ему в таблице.

Элемент идентифицируется цветными полосками: от 3-х до 6-ти. Определение номинала резистора по цветовой маркировке зависит от числа полос:

1. Три полоски. Первые две – значения сопротивления резистора, третья – коэффициент, на который умножаются цифры, определяемые двумя кольцами. Допуск для таких деталей имеет общую величину 20%;
2. Четырехполосный код. Номинал резистора считывается по цветам аналогично, четвертая полоса означает допуск. Четырехдиапазонный вариант является самым распространенным. Если четвертой отметки нет, он превращается в трехдиапазонный, где сопротивление неизменное, но погрешность 20%;
3. Резистор с пятью полосами. Относится к точным элементам. Первые три столбца – сопротивление, четвертый – множительный коэффициент, 5-й – допуск. К примеру, красный, желтый, зеленый, синий – R = 24 x 10 = 240 Ом, ± 0,25%;
4. Шестиполосный код используется для высокоточных деталей. Пять полос расшифровываются, как и ранее, шестая указывает температурный коэффициент (ppm/° C). Этот показатель важен для некоторых схем. Коэффициент сообщает, на сколько процентов варьируется сопротивление при температурных изменениях в 1° C. Значение ТКС может указываться в ppm/К.

По цветной маркировке нельзя узнать о мощности, которую будет рассеивать элемент. Можно классифицировать резисторы по мощности, исходя из размера детали. Коммерческие резисторы рассеивают 1/4 Вт, 1/2 Вт, 1 Вт, 2 Вт и т. д. Больший размер элемента говорит о большей рассеиваемой мощности.

Для чего служат допуски

Чем меньше значение допуска, тем ближе сопротивление к желаемому значению.

Иногда схема содержит резисторы, сопротивления которых не очень распространены, и их сложно найти на рынке. С допуском можно приблизиться к нужной величине.

На рисунке представлен образец сопротивления. Он содержит цветовую кодировку. Если расшифровать символы, получаются следующие цифры:

1. Данное сопротивление составляет 590 Ом с допуском 5%;
2. Значит, можно определить максимальную и минимальную величину. Таким образом, резистор обладает любым сопротивлением между 619,5 Ом и 560, 5 Ом.

Важно! У проволочных деталей существуют некоторые различия в цветовом коде. Тип такого резистора можно узнать по первоначальному расширенному белому кольцу. Остальные кольца по цвету соответствуют стандартным обозначениям, но заключительное может указывать на повышенную сопротивляемость теплу.

Для таких деталей имеется отдельная таблица данных, в которой можно заметить другие цвета и для погрешностей.

Отклонения от стандарта

1. Надежность. Этот показатель встречается в виде исключения в кодах, где 5 полос, и показывает процент отказов за тысячечасовой временной промежуток;

1. Одно черное кольцо. Резистор, имеющий нулевое сопротивление. Такие элементы используются для соединения трасс на печатной плате;
2. Замена цветов. Резисторные элементы, рассчитанные на высокое напряжение, маркируются желтым на месте золотого и серым на месте серебряного. Это делают из соображений безопасности, чтобы на внешнем покрове не присутствовало частиц металла.

SMD-резисторы

Для резисторов поверхностного монтажа не используют систему цветового маркирования из-за их микроскопических размеров, но иногда кодируют цифрами. Обычно три числа соответствуют:

• первые два – сообщают о величине сопротивления;
• третье – коэффициент, на который она умножается.

Никаких дополнительных данных не приводится, так как невозможно вместить больше цифр.

Декодер цветовой маркировки резисторов можно найти в удобном режиме, чтобы не заниматься поиском по таблицам. Существует онлайн калькулятор, куда заносится цветная маркировка резисторов с обозначением колец, и в результате вычисляется величина сопротивления. Причем можно рассчитать, как номинал резистора, так и произвести обратную операцию: узнать по сопротивлению цветовой код.

Перед чтением кодов желательно проверить документацию производителя, если есть возможность, чтобы не было сомнений в используемом стандарте. Для контрольной проверки сопротивления служит мультиметр.

Видео

Резистор - один из основных элементов электрической цепи, который обладает постоянным или переменным сопротивлением и служит для преобразования электрического тока в напряжение (и наоборот), поглощения электроэнергии и для выполнения ряда других операций.

Этот пассивный элемент является неотъемлемой частью любого прибора. Поэтому, считаете вы себя опытным электриком или только любителем радиоэлектроники, вам пригодится и полосками цветными, и буквенно-цифровые обозначения для сличения характеристик разных компонентов.

на схемах

На принципиальных схемах электрических устройств резистор обозначается в виде прямоугольника, сверху которого ставится буква латинского алфавита R. Вслед за символом идет порядковый номер, по которому элемент можно найти в спецификации. Завершает схемное обозначение набор чисел, которые указывают на номинальное сопротивление. Так, надпись R12 100 будет означать, что установлен 12 в 100 Ом.

Важной характеристикой элементов является их мощность. Проигнорировав этот параметр, вы рискуете вывести из строя всю схему, даже если определение маркировки резисторов было выполнено правильно. На схемах она обозначается:

• римскими цифрами в пределах от 1 до 5 Ватт;
• горизонтальной полосой при значении 0,5 Ватт;
• одной или двумя наклонными линиями при мощности 0,25 и 0,125 Ватт соответственно.

После порядкового номера некоторых резисторов может стоять знак "*". Он означает, что приведенные характеристики являются лишь приблизительными. Точные значения вам необходимо будет подобрать самостоятельно.

Буквенно-цифровое обозначение

Буквенно-цифровая маркировка характерна для элементов советского производства, а также некоторых изделий мирового уровня.

Маркировка импортных резисторов и отечественных продуктов может начинаться как с цифры, так и с символа. При этом единицы измерения обозначают следующим образом:

• символ «Е» или «R» говорит о том, что номинал выражен в омах;
• буква «М» сообщает нам о том, что сопротивление выражено в мегаомах;
• знаком «К» дополняются все численные значения, выраженные в килоомах.

Если символ стоит после чисел, то все значения выражены в целых единицах (33Е=33 Ом). Чтобы обозначить дробь букву ставят перед цифрами (К55=0,55 килоом=550 Ом). Если знак разделяет числа, то выражено в целых значениях с дробной частью (1М3 = 1,3 мегаома).

Обозначение номинала цветом

Длина некоторых «сопротивлений» составляет всего несколько миллиметров. Нанести и рассмотреть буквы и цифры на таком элементе невозможно. Для сличения таких компонентов применяется маркировка резисторов полосками цветными. Первые две полосы всегда отвечают за номинал. Другие по счету полоски имеют определенное значение:

• в 3- или 4-полосных маркировках третья черточка определяет множитель, а четвертая - точность;
• в 5-полосных обозначениях третий цвет указывает на номинал, четвертый - множитель, а пятый - точность;
• шестая полоса указывает на либо на надежность элемента, если она толще остальных.

Цвет полос указывает на присвоенные им числовые значения. Разобраться с этим поможет таблица маркировки резисторов, где каждому оттенку соответствует определенный множитель, либо цифра.

Например, мы имеем резистор с красной, зеленой, коричневой и синей полосками. Расшифровав значения, мы узнаем, что перед нами резистор сопротивлением 25*10 точностью 25%.

Последовательность полосок

Как определить, с какой стороны начинать расшифровку? Ведь маркировка резисторов полосками цветными может расшифровываться в обе стороны.

Чтобы не запутаться в этом, следует запомнить несколько простых правил:

1. Если имеется всего три полосы, то первая будет располагаться всегда ближе к краю, чем последняя.
2. В 4-полосных элементах направление чтения следует определять по серебряному или золотому цвету - они всегда будут располагаться ближе к концу.
3. В остальных случаях надо читать так, чтобы получилось значение из номинального ряда. Если не получается, стоит расшифровывать с другой стороны.

Отдельным случаем является расположение одной черной перемычки на корпусе. Она означает, что элемент не имеет сопротивления и используется как перемычка. Теперь вы знаете, как читается маркировка резисторов полосками цветными, и проблем с определением номинала элемента у вас не возникнет.

С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов. Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.

Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.

Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие - можно получить нерабочую или неправильно работающую схему.

Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.

Стандартные цветные обозначения

Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:

Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.

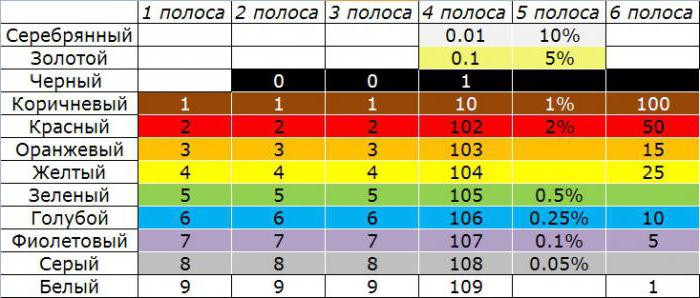

Общая универсальная таблица значений

Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.

Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

1. Красный - числовое значение «2».
2. Оранжевый - числовое значение «3».
3. Жёлтый - числовое значение «4».
4. Зелёный - четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
5. Синий - определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
6. Коричневый - обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.

Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.

Онлайн калькуляторы

Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».

Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему. Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.

Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию - удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.

Нестандартные маркеры

Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.

Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.

Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.

Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.

Резисторами называются элементы электрической цепи, обладающие собственным сопротивлением. На практике редкая схема может обойтись без их использования. Резисторы классифицируются по классу точности, по мощности, по номинальному сопротивлению и другим параметрам.

Описание

Резисторы имеют очень маленький размер, в несколько миллиметров, что значительно осложняет расположение читаемой маркировочной надписи. По этой причине была принята международная система цветовой маркировки электротехнических элементов. Согласно общепринятым требованиям маркировка должна располагаться на корпусе постоянных резисторов в виде разноцветных полосок или колец. Такой способ обозначения обеспечивает удобство чтения в любом направлении. Стартовая полоса маркировки расположена ближе остальных к краю элемента. В ситуациях, когда особенности корпуса или другие причины осложняют нанесение маркировки таким путем, первое кольцо обозначается линией двукратной ширины.

Читать маркировку следует от крайней левой полосы направо. Если она не может быть найдена, за истину берется сопротивление, соответствующее стандартному номинальному ряду (то есть читаем наоброт, если не получается).

Таблица номинальных значений

В основе цветовой разметки и чтения резисторов лежит универсальная таблица величин номинального ряда и соответствующих им цветов.

Универсальной она названа из-за того, что может одинаково эффективно использования для считывания не только номинала, но и множителя (десятичного показателя). Цифровые значения -2 и -1 назначены для удобства работы с десятичными степенями.

Стандартная маркировка

На любые типы постоянных резисторов наносится цветовая маркировка с наличием от 3 до 6 цветных полос. Ниже рассмотрим все возможные варианты колец.

С 3-мя кольцами

Данную систему применяют относительно постоянных резисторов, характеризующихся величиной допустимого отклонения в пределах ±20% (номинальный ряд E6, то есть для каждого множителя существует всего шесть разных значений величины сопротивления). Цвета имеют значения соответствующие основной таблице. Две первые полосы маркируют сопротивление, а последняя – десятичный показатель.


Согласно схеме вычисления сопротивления резистора используется формула: R = (10D1 + D2)*10^E . Глядя на таблицу, видим, что величина сопротивления резистора с рисунка (Красный, Красный, Зелёный) составляет R = (20+2)*10^5 = 2200000 = 2,2MOm ±20%.

С 4-мя кольцами

Эта цветовая маркировка резисторов предназначена для элементов из номинальных рядов E24 (5%)и E12 (10%). В этой системе две первые полосы обозначают сопротивление, а следующая – десятичный множитель. Четвертая полоска показывает допуск по сопротивлению: золотистые – ±5% , серебристые — ±10%.

Формула для вычисления сопротивления: R = (10D1 + D2)*10^E ± S . Таким образом, для изображенного на рисунке резистора (Зелёный, Коричневый, Красный, Золотистый) R = (10*5 + 1)*10^2 = 5100 будет равно 5,1KOm ±5%.

С 5-ю кольцами

Эта система маркировки предназначен для обозначения резисторов с допусками до 5%. Принцип чтения тот же: первые три линии обозначают номинал, а четвертая и пятая – десятичный множитель и допуск.

Формула, соответствующая этой системы. Формула: R=(100D1+10D2+D3)*10^E ± S .

Для резисторов из номинальных рядов E48, E96 и E192 используется дополнительная таблица прецизионных резисторов.

Таким образом, величина сопротивления изображенного на рисунке резистора (Красныйй, Синий, Синий, Коричневый, Зелёный) составляет R = (200+60+6)*10 = 2660 = 2,66 KOm ±0,5%.

С 6-ю кольцами

Помимо перечисленных показателей, цветными полосками также можно обозначать температурный коэффициент сопротивления. Этот показатель показывает наибольшее изменение сопротивления резистора при нагревании или охлаждении на 1˚C. Его величина в маркировке измеряется в миллионных долях номинала на градус – ppm/OC. Соответствие температурного коэффициента и цветов представлено в таблице:

На рисунке ниже изображен резистор с 6-полосной цветовой маркировкой. В данном случае каждое кольцо имеет то же самое назначение, что и в примере с 5-полосной маркировкой. Последняя полоса используется для обозначения величины ТКС.


R = (100D1 + 10D2 + D3)*10^E ± S (Appm/˚C)

После расшифровки по имеющимся таблицам получаем следующую величину сопротивления резистора:

R = (500+7+2)*10 = 5,72 KOm ± 1% (10 ppm/˚C)

Иногда шестое кольцо применяется для обозначения надежности резистора, когда его ширина как минимум в 1,5 раза больше всех остальных. Этот показатель измеряется в процентах и означает количество отказов элемента за 1000 рабочих часов. Нормы надежности также обозначаются цветовыми кольцами, согласно следующей таблице:

Общая таблица

При необходимости постоянного использования перечисленных таблиц, гораздо удобнее иметь сводную таблицу соответствия цветов и показателей номинала, десятичного множителя, допусков и температурного коэффициента. (Величина допуска изменяется почему-то непоследовательно - 1, 2, 0.5, 0.25,0.1, 0.05)

Цвет кольца	1 кольцо	2. кольцо	3 кольцо	4 кольцо	5 кольцо	6 колько
	Цифры номинального ряда				Допуск	ТКС, ppm/˚C	Процент отказов
	1	2	3
Черный	0	0	0	0 (1)
Коричневый	1	1	1	1 (10)	±1%	100	1%
Красный	2	2	2	2 (100)	±2%	50	0,01%
Оранжевый	3	3	3	3 (1000)		15	0,01%
Желтый	4	4	4	4 (10^4 )		25	0 ,001%
Зеленый	5	5	5	5 (10^5)	±0,5%
Синий	6	6	6	6 (10^6)	±0,25%	10
Фиолетовый	7	7	7	7 (10^7)	±0,1%	5
Серый	8	8	8	8 (10^8)	±0,05%
Белый	9	9	9	9 (10^9)		1
Серебряный				-2 (0,01)	±10%
Золотой				-1 (0,1)	±5%

Указанные здесь правила разметки соответствуют практически всем непроволочным резисторам с гибкими выводами.

Проволочные резисторы

Требования к цветовой маркировке проволочных резисторов мало чем отличаются от указанных выше требований, предъявляемых к их аналогам другого типа. Однако есть несколько отличий:

• белая полоса большой ширины, расположенная в начале, обозначает не номинал, а указывает на проволочный тип резистора;
• для маркировки проволочных деталей не используются десятичные множители выше 4-ой степени;
• цветная полоска в конце маркировки иногда обозначает свойства (например, термостойкость или огнеупорность) резистора, а не значение ТКС.

Помимо этого, проволочные резисторы немного отличаются по допустимым отклонениям. Следующая обобщённая таблица показывает значения допусков и номиналов цветовых обозначений для проволочных резисторов.

Цвет кольца		Цифры номинала ряда		Десятичный показатель (множитель)	Допуск
		1	2
Черный		0	0	0 (1)
Коричневый		1	1	1 (10)	±1%
Красный		2	2	2 (100)	±2%
Оранжевый		3	3	3 (1000)	±3%
Желтый		4	4	4 (10000)	±4%
Зеленый		5	5
Синий		6	6
Фиолетовый		7	7
Серый		8	8
Белый		9	9
Серебряный				-2 (0,01)	±10%
Золотой				-1 (0,1)	±5%

Стоит отметить, что некоторые производители импортных резисторов придерживаются собственной системы цветовой маркировки. Так, например, у Phillips кроме цвета полос имеет значение окраска корпуса, а также расположение полос относительно друг друга. Эти особенности могут говорить о свойствах и технологии изготовления элемента. Компании Panasonic и CGW помимо цветных используют ведущие и замыкающие кольца для маркировки отличительных свойств элемента и технологии.

Другие системы маркировки

На старых советских резисторах использовалась другая, более простая маркировка – на них просто был написан показатель сопротивления. Для обозначения десятичной степени цифр использовались буквы латинского алфавита. R – первая степень, K – третья (тысячи), M – четвертая (миллионы). Так, например, цифровая маркировка 2M5 означает, что номинал резистора равен 2500 KOm, а 1К7 – 1700 Om. Данный метод очень прост и позволяет моментально вычислить сопротивление без использования дополнительных таблиц. Единственным недостатком могло быть закрепление резистора на плате в таком положении, когда надпись оказывалась внизу, и её становилось невозможно прочитать. Это превращалось в существенную проблему при необходимости экономии места на плате, как, например, в японской технике тех годов. Поэтому такая система маркировки не прижилась в других странах мира.

С развитием электронных технологий стало невозможным припаивать резисторы к платам через специальные отверстия. Это занимало слишком много места, а всеобщая тенденция миниатюризации техники диктовала свои условия. Так появился новый способ монтажа микроплат – SMD (технология поверхностного монтажа), где элементы схемы припаиваются к самой дорожке без ножек и отверстий. Для маркировки резисторов, диодов, конденсаторов, других компонентов микроплат и чипов потребовалось определение новой системы.

Маркировка SMD резисторов отчасти похожа на советский способ – здесь тоже используются символьно-буквенные обозначения, но, конечно же, со своими правилами расстановки. Здесь, например, не всегда требуется ставить букву, а R в некоторых ситуациях используется как разделительная запятая. SMD кодировку разделяют на три типа:

• Коды с 3 цифрами. 2 первые обозначают номинал в Омах, а последняя десятичную степень числа («182» будет означать 18*100 = 1800 Om).
• Коды с 4 цифрами. Здесь сопротивление обозначается так же, как и в 3-цифровой маркировке, но с 3 цифрами указания номинала («4502» означает 450*100=45 KOm).
• Коды из 3 символов. В этих кодах первые две цифры указывают номинал, а следующая за ними буква – количество нулей (десятичная степень). Используются следующие символьные обозначения: F = 10^5, E = 10^4, D = 10^3, C = 10^2, B = 10, R=10^-1, S=10^-2. Так, например, SMD резистор с маркировкой 14D имеет номинал в 14 KOm.

Содержание:

Естественно, что без сопротивления не обходится ни одна электронная схема. Где-то необходимо ограничение протекающего напряжения по той или иной дорожке, а иногда нужен обратный процесс - вообще, возможности подобных элементов очень велики. И если рассматривать эти компоненты, произведенные в советское время, то никаких вопросов по их характеристикам не возникало - номинал был прописан в обозначении на корпусе, все было предельно понятно.

А вот с приходом на радиорынок таких современных элементов, как резисторы, маркировка которых обозначается при помощи полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову - как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал подобного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и прочей литературы. И это при том, что некоторые производители пытались ввести дополнительно еще и свои обозначения.

Сейчас, когда система производства и обозначений сопротивлений стандартизирована, конечно, цветная маркировка резисторов помогает определять номинал элементов, но все же без некоторых таблиц при этом не обойтись.

Нужно попробовать понять, как же определить номинал резистора, будь то элемент на 10 кОм или на 25, который находится перед глазами, без применения дополнительных устройств, обращая внимание только лишь на цветовую маркировку.

Цветовая маркировка

Если разобраться, то определение сопротивления резистора не так уж и проблематично. Согласно введенным стандартам, на подобные элементы наносится разное количество цветовых полос в зависимости от номинала. Их число может быть от четырех до шести, и каждая из них несет свою информацию.

Однако, мало знать цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. К примеру, для правильного определения номинала резистора по полоскам необходимо расположить его так, чтобы полоса с оттенком металлика, находилась по правую сторону. А при отсутствии подобной - группа полос по левую.

• Три кольца - минимальное количество. Погрешность такого обозначения сопротивлений может составить 20 %. Первые два кольца будут означать значение, а третье - это показатель множителя маркировки резисторов.
• Четыре кольца - расчет производится подобным предыдущему способом, только 4-е обозначит отклонение. При подобном обозначении возрастает точность определения номинала, и погрешность составит уже всего 5-10%.
• Пять колец - здесь показателем являются уже три первых цифры, а далее, 4-е - множитель, а 5-е - отклонение. Погрешность при подобном обозначении составляет не более 0.005%.
• Последний вариант является самым точным и маркируется шестью кольцами. Цветная маркировка читается аналогично предыдущему варианту, при этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой нагревается корпус элемента.

Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообще не содержат обозначений шестого кольца.

Также часто на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может выглядеть так: 10 - 1 Ом, или 1К0 - 1 кОм.

Универсальные цвета

Существует таблица, с указанием универсальных цветов, при помощи которой читается маркировка резисторов по полоскам. Выписав отдельно числовое обозначение каждой из полос сопротивления, можно определить номинал элемента достаточно точно. Обозначения цветов выглядят следующим образом:

• Черный - 0;
• Коричневый - 1;
• Красный - 2;
• Оранжевый - 3;
• Желтый - 4;
• Зеленый - 5;
• Синий - 6;
• Фиолетовый - 7;
• Серый - 8;
• Белый - 9;
• Серебристый - «-1»;
• Золотистый - «-2».

Для того чтобы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.

Примеры чтения по цветной маркировке

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая - «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос - зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа - калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно - это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Отклонения от стандартов в маркировках

Конечно, практически все производители наносят цветовую маркировку в соответствии с введенными стандартами. Однако есть и исключения.

К примеру, компания Phillips, которая специализируется на электронике, как бытового, так и промышленного применения, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только номинал резистора, но также несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов. В подобных обозначениях смысл имеет не только нестандартное расположение колец, но и даже цвет резистора, а именно его корпуса.

Еще один пример изменения стандартных маркеров, обозначающих номиналы резисторов по цветам - CGW и Panasonic. Эти фирмы также наносят цветовые кольца в своей последовательности, не подчиняясь общепринятым нормам.

Конечно, для потребителя подобные изменения в нанесении маркеров очень неудобны, но фирмы, их использующие, объясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных элементов при выходе их из строя. Может быть, по-своему, они и правы.

Дополнительная информация

Как уже упоминалось, возможно нанесение информации на корпус сопротивления и в более понятном, буквенно-числовом виде. Подобное обозначение может быть лишь при условии наличия такой возможности, то есть, если корпус резистора имеет более крупный размер. Ведь довольно проблематично нанести читаемые числа на элемент размером в 2 мм. Именно по этой причине и были приняты стандарты цветовой маркировки.

Как, наверное, уже стало ясно, прочесть информацию, которую несут полоски на сопротивлении по цветам (то есть понять, как определить номинал резистора), не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если же имеется возможность воспользоваться программой, такой как калькулятор цветовых маркировок резисторов, то тогда вообще любые вопросы, связанные с расшифровкой, отпадают.

В заключение можно добавить, что подобное обозначение имеет свои преимущества - оно никогда не стирается с корпуса, как это было в случаях с советскими резисторами, а потому эти элементы всегда подлежат идентификации.
