И сегодня наш разговор будем посвящен одному компоненту, без которого невозможно представить ни одну электрическую цепь, а именно резистору 🙂
Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжения и наоборот, ведь как мы помним из , напряжение и сила тока связаны друг с другом как раз через величину сопротивления:
Являются одними из самых широко используемых компонентов – редко можно встретить схему, в которой бы не было ни одного резистора 😉 Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).
Обозначение резисторов на схеме.
Давайте рассмотрим обозначение резисторов на схемах . Существуют два возможных варианта:

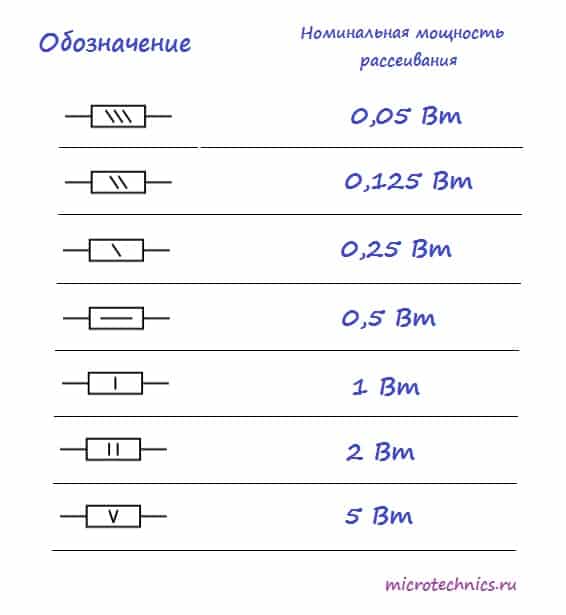

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания . Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться , что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке 🙂 Итак, вернемся к обозначению резисторов:
Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности, тут даже особо нечего дополнительно комментировать =)
Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Омам. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:
С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим моментом 😉
Цветовая маркировка резисторов.
Большинство резисторов имеют цветовую маркировку , такую как на этом рисунке. Она представляет из себя 4 или 5 полос (чаще всего, хотя их может быть, например, и 6) определенных цветов, и каждая из этих полос несет определенный смысл. Первые две полоски абсолютно всегда обозначают первые две цифры номинального сопротивления резистора. Если полосок всего 3 или 4, то третья полоса будет означать множитель, на который необходимо умножить число, полученное из первых двух полос, для определения величины сопротивления. Если всего на резисторе 4 полосы, то 4 будет указывать на точность резистора. Если полос всего пять, то ситуация несколько меняется – первые три полосы означают три цифры сопротивления резистора, четвертая – множитель, пятая – точность. Соответствие цифр цветам приведено в таблице:
Тут есть еще один немаловажный момент – а какую именно полосу считать первой? 🙂 Чаще всего первой считается та полоса, которая находится ближе к краю резистора. Кроме того, можно заметить, что золотая и серебряная полосы не могут быть первыми, поскольку не несут информации о величине сопротивления. Поэтому если на резисторе есть полосы этого цвета и они расположены с краю, то можно точно утверждать, что первая полоса находится с противоположной стороны. Давайте рассмотрим практический пример:
Поскольку у нас здесь 5 полос, то первые три указывают на сопротивление резистора. Посмотрев нужные значения в таблице, мы получаем величину 510. Четвертая полоса – множитель – в данном случае он равен . И, наконец, пятая полоса – погрешность – 10 %. В итоге мы получаем резистор 510 КОм, 10 %.
В принципе, если нет желания разбираться с цветами и значениями, то можно обратиться к какому-нибудь автоматизированному сервису, определяющему сопротивление по цветовой маркировке, которых сейчас полно в интернете. Там нужно будет только выбрать цвета, которые нанесены на резистор и сервис сам выдаст величину сопротивления и точность.
Итак, с цветовой маркировкой резисторов мы разобрались, переходим к следующему вопросу 🙂
Помимо цветовой маркировки используется так называемая кодовая – для обозначения номинала резистора в данном случае используются буквы и цифры (четыре или пять знаков). Первые знаки (все, кроме последнего) используются для обозначения номинала резистора и включают в себя две или три цифры и букву. Буква определяет положение запятой десятичного знака, а также множитель. Последний же символ определяет допустимое отклонение сопротивления резистора. Возможны следующие значения:
Для букв, обозначающих множитель возможны такие варианты:
Давайте для наглядности рассмотрим несколько примеров:
С этим типом маркировки мы разобрались, давайте теперь изучим всевозможные способы маркировки SMD резисторов.
Маркировка SMD резисторов.
Для SMD резисторов также существуют разные варианты обозначения номиналов. Итак, давайте разбираться:
- Маркировка тремя цифрами – в данном случае первые две цифры – это величина сопротивления в Омах, а третья цифра – множитель. То есть величину в Омах нужно умножить на десять в соответствующей множителю степени.
- Маркировка четырьмя цифрами. Тут все похоже на предыдущий вариант, вот только для обозначения номинала сопротивления в Омах используются первые три цифры, а не две. Четвертая цифра – множитель.
- Маркировка двумя цифрами и символом. В данном случае две цифры определяют сопротивление резистора, но не напрямую, а через специальный код. Ниже я приведу таблицу всех возможных кодов. Если на резисторе указан код “02”, то из таблицы мы получаем значение 102 Ома. Но и это не является финальным значением сопротивления 🙂 Нужно еще учесть третий символ, который является множителем. Для этого символа возможны такие варианты: S=10 -2 ; R=10 -1 ; B=10; C=10 2 ; D=10 3 ; E=10 4 ;

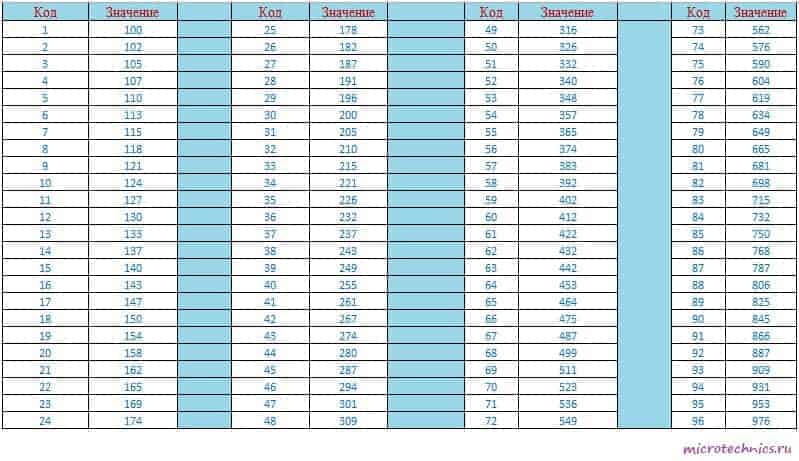

Таблица соответствия кодов величине сопротивления:
Клик левой кнопкой мыши – для увеличения.
В первых двух вариантах маркировки возможно также использование латинской буквы “R” – она ставится для обозначения положения десятичной запятой.
По традиции рассмотрим пару примеров:
Сопротивления резисторов не являются произвольными числами. Существуют специальные ряды номиналов , которые представляют из себя значения от 0 до 10. Так вот номиналы резисторов (значения сопротивления) могут иметь величины, которые определяются как значение из соответствующего ряда, умноженное на 10 в целой степени. Рассмотрим основные ряды – E3, E6, E12 и E24:
Цифра в названии ряда означает количество чисел ряда номиналов в диапазоне от 0 до 10. В ряде E3 – три числа – 1.0, 2.2, 4.7, аналогично, и в других рядах. Таким образом, если резистор из ряда E3, то его номинал (сопротивление) может быть равно 1 Ом, 2.2 Ом, 4.7 Ом, 10 Ом, 22 Ом, 47 Ом…..1 КОм……22 КОм и т. д.Также существуют номинальные ряды Е48, Е96, Е192 – их отличие от рассмотренного нами ряда состоит лишь в том, что допустимых значений еще больше 🙂
На этом мы заканчиваем нашу статью, мы рассмотрели основные моменты, которые будут важны при работе с резисторами, а в одной из следующих статей мы продолжим разговор о резисторах и на очереди будут переменные резисторы, так что следите за обновлениями и заходите на наш сайт!
Ниже приведена программа для определения номинала сопротивления резистора и его точности по цветной маркировке на корпусе резистора. Чтобы правильно задать маркировку необходимо соблюсти ряд условий:
Крайнее кольцо на корпусе резистора указывает на точность, выберете соответствующий цвет в крайней правой форме
Для указания цвета других колец также воспользуйтесь соответствующими формами
ВНИМАНИЕ!!! Программа рассчитана только на маркировку с 4-мя и 5-ю кольцами!!!
Если Вам необходимо узнать маркировку для 4-ех кольцевого обозначения, то в первой слева форме выберете значение - "полоса отсутствует" .
Кодированное обозначение номинального сопротивления, допуска и примеры обозначения
Кодовая маркировка резисторов состоит из трёх или четырёх знаков: две цифры и буква или три цифры и буква. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодовое обозначение допускаемого отклонения состоит из буквы латинского алфавита.
Пример кодовой маркировки резистора: код 3R9J - состоит из четырех символов, буква R в данном случае является, что-то наподобие разделительной запятой, т.о. получаем число 3,9. Последняя буква указывает, согласно таблице, на допуск в 5%, в итоге получаем резистор 3,9 Ом +-%5 .
Разберем еще один пример: код 12K4F - состоит из 5-ти символов, числа формируют значение сопротивления, буква K - является разделителем и множителем одновременно, ориентируясь на таблицу получаем 12,4 103 Ом, буква F указывает на точность +-1%, в итоге получаем 12,4 кОМ±1%
Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.
Цветовая маркировка резисторов обозначается, как 3 или более цветных полосок на корпусе резистора. Каждый цвет формирует числовое значение сопротивления резистора, согласно таблице ниже. Как правило последняя полоска указывает на величину допуска резистора, а первые полоски формируют величину сопротивления, к примеру у четырех полостной маркировки, первые две полосы указывают на величину сопротивления в Омах, а третья полоса является множителем для этой величины.
| Цвет знака | Первая цифра | Вторая цифра | Третья цифра | Множитель | Допуск, % | ТКС |
| Серебристый | 10 -2 | ±10 | ||||
| Золотистый | 10 -1 | ±5 | ||||
| Черный | 0 | 0 | 1 | |||
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10 2 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 10 3 | 15 | |
| Желтый | 4 | 4 | 4 | 10 4 | 25 | |
| Зеленый | 5 | 5 | 5 | 10 5 | ±0,5 | |
| Голубой | 6 | 6 | 6 | 10 6 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 10 7 | ±0,1 | 5 |
| Серый | 8 | 8 | 8 | 10 8 | ±0,05 | |
| Белый | 9 | 9 | 9 | 10 9 | 1 |
Кодовая маркировка отечественных резисторов
Согласно ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС в кодовой маркировке первые 3-и или 4-е символа указывают на значение номинального сопротивления резистора, которое определяется по базовому значению из рядов ЕЗ...Е192, и множитель. Символ который стоит в конце кода обозначает допуск- класс точности резистора. Требования данного ГОСТа и IEC практически совпадают с иностранным стандартом BS1852 (British Standart).
Следует добавить, что часто на корпусе резистора дополнительно, кроме основного кода, добавляют код несущий информацию о типе резистора, его номинальной мощности, и т.п.
"Справочник" - информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам , конденсаторам , светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов .
Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.
Кодированное обозначение номинального сопротивления, допуска и примеры обозначения
Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).
Таблица 1
| Сопротивление | Допуск | Примеры обозначения | |||
|---|---|---|---|---|---|
| Множитель | Код | Допуск, % | Код | Полное обозначение | Код |
| 1 | K(E) | ±0,1 | В(Ж) | 3,9 Ом±5% | 3R9J |
| ±0,25 | С(У) | 215 Ом±2% | 215RG | ||
| 10 3 | К(К) | ±0,5 | D(Д) | 1 кОм±5% | 1KOJ |
| ±1 | F(P) | 12,4 кОМ±1% | 12К4F | ||
| 10 6 | М(М) | ±2 | G(Л) | 10 кОм±5% | 10KJ |
| ±5 | J(И) | 100 кОм±5 | М10J | ||
| 10 9 | G(Г) | ±10 | К(С) | 2,2 МОм±10% | 2М2К |
| ±20 | М(В) | 6,8 ГОм±20% | 6G8M | ||
| 10 12 | T(T) | ±30 | N(Ф) | 1 ТОм±20% | 1ТОМ |
Примечание: В скобках указано старое обозначение.
Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.
Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.
Таблица 2
| Цвет знака | Номинальное сопротивление, Ом | Допуск, % | ТКС |
|||
|---|---|---|---|---|---|---|
| Первая цифра | Вторая цифра | Третья цифра | Множитель | |||
| Серебристый | 10 -2 | ±10 | ||||
| Золотистый | 10 -1 | ±5 | ||||
| Черный | 0 | 0 | 1 | |||
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10 2 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 10 3 | 15 | |
| Желтый | 4 | 4 | 4 | 10 4 | 25 | |
| Зеленый | 5 | 5 | 5 | 10 5 | 0,5 | |
| Голубой | 6 | 6 | 6 | 10 6 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 10 7 | ±0,1 | 5 |
| Серый | 8 | 8 | 8 | 10 8 | ±0,05 | |
| Белый | 9 | 9 | 9 | 10 9 | 1 | |
Цветовая
Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.
Рис. 2
Маркировка резисторов фирмы "PHILIPS"
Таблица 3
| Цвет знака | Номинальное сопротивление, Ом | Допуск, % | ТКС |
|||
|---|---|---|---|---|---|---|
| Первая цифра | Вторая цифра | Третья цифра | Множитель | |||
| Серебристый | 10 -2 | ±10 | ||||
| Золотистый | 10 -1 | ±5 | ||||
| Черный | 0 | 0 | 1 | |||
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 10 2 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 10 3 | 15 | |
| Желтый | 4 | 4 | 4 | 10 4 | 25 | |
| Зеленый | 5 | 5 | 5 | 10 5 | 0,5 | |
| Голубой | 6 | 6 | 6 | 10 6 | ±0,25 | |
| Фиолетовый | 7 | 7 | 7 | 10 7 | ±0,1 | |
| Серый | 8 | 8 | 8 | 10 8 | ||
| Белый | 9 | 9 | 9 | |||
Нестандартная цветовая маркировка резисторов
Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.
Кодовая маркировка отечественных резисторов
В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ...Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).
Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.
Например:
Перемычки и резисторы с "нулевым" сопротивлением
Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с "нулевым" сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005...0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206...) маркировка обычно отсутствует либо наносится код "000" (возможно "0").
Маркировка резисторов прецинзионных высокостабильных фирмы "PANASONIC"
Рис. 8
Кодовая маркировка резисторов фирмы "PANASONIC"
Маркировка резисторов фирмы "PHILIPS"
Фирма "PHILIPS"кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя - количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.
Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero-Ohm).
Таблица 4
Рис. 9
Маркировка резисторов фирмы "PHILIPS"
Таким образом, если на резисторе вы увидите код 107 - это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.
Маркировка резисторов фирмы "BOURNS"
Первые две цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.
Рис. 11
В.Маркировка резисторов 4 цифрами
Первые три цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.
Рис. 12 С.Цветовая маркировка резисторов 3 символами
Первые два символа - цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ - буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; А=1; В= 10; С=10 2 ; D=10 3 ; Е=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.
Таблица 5
| Код | Значение | Код | Значение | Код | Значение | Код | Значение |
|---|---|---|---|---|---|---|---|
| 01 | 100 | 25 | 178 | 49 | 316 | 73 | 562 |
| 02 | 102 | 26 | 182 | 50 | 324 | 74 | 576 |
| 03 | 105 | 27 | 187 | 51 | 332 | 75 | 590 |
| 04 | 107 | 28 | 191 | 52 | 340 | 76 | 604 |
| 05 | 110 | 29 | 196 | 53 | 348 | 77 | 619 |
| 06 | 113 | 30 | 200 | 54 | 357 | 78 | 634 |
| 07 | 115 | 31 | 205 | 55 | 365 | 79 | 649 |
| 08 | 118 | 32 | 210 | 56 | 374 | 80 | 665 |
| 09 | 121 | 33 | 215 | 57 | 383 | 81 | 681 |
| 10 | 124 | 34 | 221 | 58 | 392 | 82 | 698 |
| 11 | 127 | 35 | 226 | 59 | 402 | 83 | 715 |
| 12 | 130 | 36 | 232 | 60 | 412 | 84 | 732 |
| 13 | 133 | 37 | 237 | 61 | 422 | 85 | 750 |
| 14 | 137 | 38 | 243 | 62 | 432 | 86 | 768 |
| 15 | 140 | 39 | 249 | 63 | 442 | 87 | 787 |
| 16 | 143 | 40 | 255 | 64 | 453 | 88 | 806 |
| 17 | 147 | 41 | 261 | 65 | 464 | 89 | 825 |
| 18 | 150 | 42 | 267 | 66 | 475 | 90 | 845 |
| 19 | 154 | 43 | 274 | 67 | 487 | 91 | 866 |
| 20 | 158 | 44 | 280 | 68 | 499 | 92 | 887 |
| 21 | 162 | 45 | 287 | 69 | 511 | 93 | 909 |
| 22 | 165 | 46 | 294 | 70 | 523 | 94 | 931 |
| 23 | 169 | 47 | 301 | 71 | 536 | 95 | 953 |
| 24 | 174 | 48 | 309 | 72 | 549 | 96 | 976 |
Примечание: Маркировки А и В - стандартные, маркировка С - внутрифирменная.
Дата публикации: 25.06.2003
Мнения читателей
- Александр
/ 04.03.2019 - 11:16
Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет - Игорь
/ 30.09.2018 - 13:02
Резистор 20R0 это как? - Сергей
/ 17.11.2017 - 13:38
На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет? - Николай
/ 13.03.2016 - 12:34
Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая - Михаил
/ 20.02.2016 - 23:45
попытка №2 красный,красный,серебристый,золотой,черный. - Михаил
/ 20.02.2016 - 23:41
пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный. - сергей
/ 21.01.2016 - 11:01
чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал - Андрей
/ 18.11.2015 - 19:47
Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы. Не мог найти в справочниках. Спосибо! - Геннадий
/ 27.10.2015 - 09:26
!!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E) - Фидан
/ 01.06.2015 - 19:24
Какой номинал резистора с полосками коричневый черный серебристый золотистый черный? - Дмитрий
/ 24.04.2015 - 18:41
А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно - ИЛЬНУР
/ 23.04.2015 - 16:43
КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм. 100 Ом. 33 кОм - Нестеренко Татьяна
/ 20.02.2015 - 18:26
нужно сопротивление 100ом как выглядит - Николай
/ 18.07.2014 - 15:08
подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой, черный?? - Эдуард
/ 18.07.2014 - 05:07
у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен? - Иван
/ 31.03.2014 - 19:19
На серовато-голубовато-беловатом резисторе пять полос симметрично краёв - коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три - номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает? - виктор
/ 05.03.2014 - 12:06
подскажите номинал резистора 750 е
В электро- и радиотехнике существует огромное количество различных деталей, используемых в различных приборах и оборудовании. Для того, чтобы различать их между собой, существуют разные способы маркировки. Одним из наиболее характерных примеров является маркировка резисторов по цвету, наносимая на корпус специальными цветными кольцами. Каждый цвет соответствует конкретному цифровому коду, отражающему все основные характеристики детали.
Как маркируются резисторы
Цветная маркировка была введена для того, чтобы облегчить определение номинала в том или ином резисторе, независимо от его расположения в различных схемах. При нанесении происходит сдвиг цветной маркировки в сторону одного из выводов. Чтение и расшифровка кода производится слева направо. Ближе всех к выводу резистора расположена самая первая полоска.
В случае небольшого размера детали, маркировка не может быть сдвинута к какому-либо выводу. В связи с этим, ширина первого знака примерно в два раза превышает размеры остальных полос.
Зарубежные производители маркируют свои изделия четырьмя цветными кольцами. Три первых кольца позволяют определить сопротивление резистора. Первое и второе кольцо обозначает цифру, а цвет третьего кольца обозначает количество нулей или множитель. Цвет четвертого кольца является допустимым отклонением от номинального сопротивления каждого вида резисторов. Единицей измерения сопротивления служит Ом. Поскольку это совсем небольшая величина, характеристики резисторов для удобства указываются в килоомах (КОм).
Расшифровка маркировки по цвету
Расшифровка маркировки резисторов, как уже было сказано, производится слева направо. Сами цвета расшифровываются с помощью таблицы, приведенной выше. На данном конкретном примере первый цвет красный соответствует цифре 2, фиолетовый - цифре 7, желтый - означает 4 нуля. После расшифровки номинальное сопротивление резистора будет составлять 2+7+0000, то есть 270000 Ом или 270 КОм.
Если сопротивление резистора составляет ниже 10 Ом, для его маркировки применяются дополнительные цвета, заменяющие обычную третью полосу с нулями. В данном случае, это золотой цвет, означающий х 0,1 и серебряный цвет, означающий х 0,01. Фактически, они служат понижающими коэффициентами. Первые две полоски остаются прежними. Поэтому маркировка резисторов по цвету менее 10 Ом будет выглядеть следующим образом: Красный + фиолетовый + золотой показывают 27 х 0,1 = 2,7 Ом. Зеленый + голубой + серебряный показывают 56 х 0,01 = 0,56 Ом.
Данная маркировка позволяет заранее подобрать нужные резисторы со всеми необходимыми параметрами.
Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы
Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.
Причинами введения цветной маркировки электронных элементов было несколько:
- Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
- Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
- Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
- В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.
Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.
Как определить сопротивление резистора по цвету?
В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.
Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.
Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.
В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.
Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.
4 и 5 полосная маркировка
Четырехполосная:
Пятиполосная:
Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.
Для начала необходимо знать правильность чтения или порядок цветового кода:
- На резисторах, как правило, наносятся 4 или 5 цветных колец.
- Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
- В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).
Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.
Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.
Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.
Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.
Стандартная и нестандартная цветовые маркировки
Нестандартная маркировка
Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.
Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.
Пояснение и таблица
Как уже было указано, цветовые маркерные кольца нанесены слева направо.
Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.
Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:
| Цвет знака | Номинальное сопротивление, Ом | Допуск, % | ТКС | |||
| Первая цифра | Вторая цифра | Третья цифра | Множитель | |||
| Серебристый | 10-2 | ±10 | ||||
| Золотистый | 10-1 | ±5 | ||||
| Черный | 0 | 0 | 1 | |||
| Коричневый | 1 | 1 | 1 | 10 | ±1 | 100 |
| Красный | 2 | 2 | 2 | 102 | ±2 | 50 |
| Оранжевый | 3 | 3 | 3 | 103 | 15 | |
| Желтый | 4 | 4 | 4 | 104 | 25 | |
| Зеленый | 5 | 5 | 5 | 105 | 0,5 | |
| Голубой | 6 | 6 | 6 | 106 | ±0,25 | 10 |
| Фиолетовый | 7 | 7 | 7 | 107 | ±0,1 | 5 |
| Серый | 8 | 8 | 8 | 108 | ±0,05 | |
| Белый | 9 | 9 | 9 | 109 | 1 | |
Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.
Онлайн-калькулятор
Интерфейс программы “Резистор 2.2”
Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.
Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.
Одной из таких программ является программа Резистор 2.2 , она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.
Как пользоваться?
Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:
- Стандартной 4 или 5 цветной маркировке.
- Фирменной маркировке Philips различных видов сопротивлений.
- Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
- Обычной кодовой маркировке.
- Обычной кодировке Panasonic, Philips, Bourns.
После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.
Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.
Внизу сразу высвечивается числовое значение номинала элемента.
