Система оповещения и управления эвакуацией. Системы оповещения и управления эвакуацией

Система оповещения и управления эвакуацией (СОУЭ), согласно Нормам пожарной безопасности НПБ 104-03, представляет собой «комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара и (или) путях эвакуации».

Под «организационными мероприятиями» подразумевается отработка поведения в экстренных ситуациях для ответственных за пожарную безопасность, регулярное техобслуживание оборудования систем безопасности и т.д. Аппаратно-программная часть СОУЭ («технические средства») может быть выполнена в виде самостоятельной системы, интегрируемой с комплексной системой безопасности, или реализована на базе оборудования систем автоматического пожаротушения или пожарной сигнализации.

СОУЭ должна выполнять следующие функции:

Автоматическое включение световых указателей направлений эвакуации и аварийных выходов;
Автоматическую разблокировку аварийных выходов;
Включение оповещателей и указателей направления;
Трансляцию по всему зданию или по зонам:
- Записанных сообщений, информирующих об аварийной ситуации и направлениях эвакуации;
- Команд службы безопасности здания или штаба гражданской обороны;
Возможно, передачу текстовых (SMS ) сообщений для определенных категорий сотрудников.

Рис. 1 - Система оповещения и управления эвакуацией

Состав и принцип работы СОУЭ

СОУЭ может включать в себя следующие компоненты:

Управляющее оборудование, которое осуществляет автоматическое переключение режимов оповещения (например, между фоновой музыкой и экстренным оповещением) по сигналу с ОПС или команде диспетчера; хранение и обработку фонограммы; коммутацию зон оповещения; управление речевым оповещением с пульта диспетчера:
- Контроллер, осуществляющий функции управления;
- ПК для настройки и управления системой;
- Маршрутизаторы, или панели расширения для подключения дополнительных зон;
- Усилитель и эквалайзер для настройки качества звука;
- Модуль хранения речевых сообщений и сигналов;
- Станции передачи объявлений с коммутатором и микрофоном;
Исполнительные устройства:
- Указатели направления эвакуации, аварийных выходов;
- Лампы аварийного освещения;
- Световые и звуковые оповещатели – сирены, звонки, сигнальные лампы и проч.;
- Устройства разблокировки замков;
- Громкоговорители.

Большинство современных СОУЭ позволяет осуществлять оповещение по зонам. Зона – это часть здания (например, отдельными зонами могут быть этажи, подъезды здания или помещения). Установленные в ней исполнительные устройства СОУЭ образуют группу и единообразно отрабатывают команды, формируемые контроллером СОУЭ. Соответственно, контроллер формирует для одноименных устройств одной зоны одну и ту же команду.

Как правило, СОУЭ используется не только по прямому назначению – для экстренного оповещения и управления эвакуацией людей. Повседневная функция системы состоит в передаче фоновой музыки и сообщений информационного характера. Источником трансляции могут служить встроенный радиоприемник, CD /DVD , жесткий диск, считыватель флэш-карт, микрофон диспетчера и т.д. При поступлении сигнала тревоги система прекращает передачу фоновой информации в одной или нескольких зонах и начинает транслировать фонограмму. Включаются оповещатели и указатели; разблокируются замки аварийных выходов.

При инсталляции СОУЭ в крупном здании стоит запрограммировать более сложный алгоритм оповещения. Например, в зоне, где обнаружено возгорание, включается экстренное оповещение, а в соседних зонах – предварительное. В большинстве случаев оправдан и другой вариант. Экстренное сообщение сначала транслируется персоналу, а затем, с некоторой задержкой, посетителям. Сообщение для персонала будет дополнительно содержать инструкции по проведению эвакуации.

Основная цель голосовых сообщений, транслируемых в экстренных случаях – успокоить людей и организовать их перемещение к аварийным выходам. Нельзя допускать панику, ведь она может только помешать эвакуации. При управлении с микрофона нет гарантии, что диспетчер произнесет сообщение уверенно и спокойно. Поэтому в большинстве случаев предпочтение отдается записанным голосовым сообщениям, произнесенным нейтральным, спокойным женским голосом. Инструкции должны быть четкими и лаконичными. Для привлечения внимания в конце и в начале сообщения включается тональный сигнал. Тем не менее, в СОУЭ должна быть реализована возможность трансляции сообщений диктора – для оперативного управления эвакуацией.

Некоторые системы предусматривают возможность оперативного изменения алгоритма управления эвакуацией. В простейшем случае под изменением алгоритма понимается замена транслируемой фонограммы управлением с микрофона. В более сложных системах диспетчер может вручную отключить одну группу указателей направления (если, например, в этом направлении обнаружено препятствие) и включить другую.

Оповещение для частного жилья

В классическом понимании СОУЭ – это система для зданий коммерческого назначения. В квартирах и коттеджах такие решения не пользуются популярностью по ряду причин. Во-первых, жилое помещение сравнительно невелико и содержит всего лишь один-два выхода, что делает функции управления эвакуацией излишеством. Во-вторых, оповещатели и указатели не всегда сочетаются с дизайнерскими интерьерными решениями, которые в жилье ценятся превыше всего. В-третьих, трансляцию фоновой музыки по зонам можно организовать и с помощью домашних аудио- и мультимедийных систем.

Впрочем, даже при отсутствии специализированной системы для оповещения и управления эвакуацией можно, используя функционал других систем безопасности (видеонаблюдения, контроля доступа, ОПС, систем «умного дома»), организовать оповещение об экстренных ситуациях с помощью SMS или e -mail . Такая возможность заложена в стандартном наборе функций большинства современных систем и устройств.

Классификация СОУЭ

Базовой для СОУЭ считается классификация, приведенная в НПБ (см. Табл.1 ). Однако помимо этих, есть и ряд других критериев.

По виду выходного сигнала СОУЭ делятся на аналоговые и цифровые. Аналоговые системы, как правило, рассчитаны на сравнительно небольшое количество зон оповещения (до 60). Цифровые системы обладают гораздо большей гибкостью, масштабируемостью и удобством управления.

По архитектуре СОУЭ делятся на централизованные и распределенные. В централизованных системах управляющая аппаратура, выполненная в виде отдельного устройства (это характерно для 1-16-зонных СОУЭ) или стойки находится в помещении диспетчерской. Распределенная система представляет собой сеть управляющих модулей, физически размещенных вблизи управляемой зоны.

По типу управления различают автоматические и полуавтоматические СОУЭ. При поступлении с ОПС сигнала тревоги автоматические системы включают экстренное оповещение автоматически, а полуавтоматические включает диспетчер.

По возможности позонного управления СОУЭ делятся на адресные и безадресные. В безадресных системах (как правило, это устаревшие или бюджетные модели) команды с контроллера передаются сразу на все исполнительные устройства. В адресных системах каждое исполнительное устройство имеет встроенный адресный блок, благодаря чему возможно формирование команд с точностью до прибора (например, каждый громкоговоритель может транслировать свою музыку, радио, голосовые сообщения). Это дает возможность программировать сложные алгоритмы оповещения и управления эвакуацией с вложенными зонами.

Табл. 1 - Классификкация СОУЭ согласно НБП

Тип СОУЭ	Способы оповещения			Очередность	Дополнительно
Тип СОУЭ	Звуковой	Речевой	Световой	Очередность	Дополнительно
1	+	-	мигающий сигнал указатели выхода	одна линия оповещения (с включением всех оповещателей одновременно)	-
2	+	-	мигающий сигнал		-
3	+	+	указатели выхода и направления	две и более линии оповещения (независимое включение каждой линии для обеспечения заданной очередности оповещения)	-
4	+	+	указатели выхода и направления	две и более линии оповещения (независимое включение каждой линии для обеспечения заданной очередности оповещения)	Связь зоны с диспетчерской
5	+	+	указатели выхода и направления	две и более линии оповещения (независимое включение каждой линии для обеспечения заданной очередности оповещения)	Связь зоны оповещения с диспетчерской Полная автоматизация управления Возможность реализации множества алгоритмов эвакуации из каждой зоны

Типы оповещения

Звуковой – с помощью звуковых оповещателей: гудка, сирены.

Речевой – трансляция через громкоговорители фонограммы со спецсообщениями или голоса диспетчера с микрофона.

Световой – включение светового оповешателя (мигающей сигнальной лампы), световых указателей аварийных выходов и направления эвакуации.

1-й тип характеризуется наличием звукового способа оповещения (звонки, тонированный сигнал и др.);
2-й тип характеризуется наличием звукового способа оповещения и световых указателей «Выход». Оповещение должно производиться во всех помещениях одновременно;
3-й тип характеризуется речевым способом оповещения (запись и передача специальных текстов) и наличием световых указателей «Выход». Регламентируется очерёдность оповещения: сначала обслуживающего персонала, а затем всех остальных по специально разработанной очерёдности;
4-й тип характеризуется речевым способом оповещения, наличием световых указателей направления движения и «Выход». Должна обеспечиваться связь зоны оповещения с диспетчерской. Регламентируется очерёдность оповещения: сначала обслуживающего персонала, а затем всех остальных по специально разработанной очерёдности;
5-й тип характеризуется речевым способом оповещения, наличием световых указателей движения и «Выход». Световые указатели направления движения должны быть с раздельным включением для каждой зоны. Должна обеспечиваться связь зоны оповещения с диспетчерской и координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре. Регламентируется очерёдность оповещения: сначала обслуживающего персонала, а затем всех остальных по специально разработанной очерёдности. Обеспечивается полная автоматизация управления системой оповещения и возможность реализации множества вариантов организации эвакуации из каждой зоны оповещения.

Для организации системы оповещения и управления эвакуацией в ИСО «Орион» можно применить следующие устройства:

Исполнительные выходы прибора «Сигнал-20М» с контролем целостности линии. К выходам этого устройства возможно подключать световые и звуковые оповещатели;

Исполнительные выходы БПК с контролем целостности линии из состава блочно-модульного ППКУП. Такие выходы имеют блоки: «Сигнал-20П», «Сигнал-10», «С2000-4». К выходам данных устройств возможно подключать световые и звуковые оповещатели;

Релейные блоки «С2000-КПБ» и «С2000-СП2 исп.02» с контролем целостности линии. К выходам данных блоков также можно подключать световые и звуковые оповещатели. «С2000-КПБ» могут использоваться в случае, если исполнительных выходов прибора физически не хватает для подключения всех используемых в системе оповещателей, указателей и т.п. «С2000-СП2 исп.02» используется в адресно-аналоговых системах на базе контроллера «С2000-КДЛ».

Адресные оповещатели охранно-пожарные звуковые «С2000-ОПЗ» и световые табличные «С2000-ОСТ». Они подключаются непосредственно в ДПЛС контроллера «С2000-КДЛ» без дополнительных релейных блоков, но требуют отдельного питания 12 – 24 В.

Радиоканальные оповещатели светозвуковые «С2000Р-Сирена» и световые табличные «С2000Р-ОСТ», используемые в адресно-аналоговых системах на базе контроллера «С2000-КДЛ» и радиорасширителя «С2000Р-АРР32».

Блок речевого оповещения «Рупор», который предназначен для трансляции предварительно записанной речевой информации. Имеет два параллельных канала оповещения по 20 Вт, рассчитанных на подключение недорогих низкоомных акустических модулей. В память прибора можно записать до 255 различных сообщений общей продолжительностью до 340 секунд. Может запускаться централизованно командой по интерфейсу RS-485 или локально. Запуск речевого оповещения локально производится при нарушении одного из четырёх входов прибора. К каждому из входов возможно привязать своё речевое сообщение. Прибор поддерживает настройку таких параметров, как задержка оповещения, пауза между речевыми сообщениями, преамбулы речевого сообщения, время оповещения, приоритеты оповещения для сообщений.

Блок речевого оповещения «Рупор исп. 01», предназначенный для трансляции предварительно записанной речевой информации. Имеет один канал оповещения мощностью 12 Вт, рассчитанный на подключение недорогих низкоомных акустических модулей. Питание прибора от внешнего источника напряжением 24 В или 12 В. В память прибора можно записать до 127 различных сообщений общей продолжительностью до 80 секунд. Запускается прибор централизованно командой по RS-485 интерфейсу. Прибор поддерживает настройку таких параметров, как пауза между речевыми сообщениями, преамбулы речевого сообщения, приоритеты оповещения для сообщений.

Модуль речевого оповещения «Рупор-200», который предназначен для воспроизведения записанных в его память или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций. Имеет два параллельных канала оповещения по 100 Вт, рассчитанных на подключение высокоомных акустических модулей (с входными трансформаторами, рассчитанными на напряжение не менее 100 В). В память модуля можно записать до 255 различных сообщений общей продолжительностью до 400 секунд. Запускается модуль централизованно командой по интерфейсу. Модуль поддерживает настройку таких параметров, как преамбула речевого сообщения, пауза между речевыми сообщениями, речевое сообщение, приоритет оповещения для сообщений. Кроме того, модуль оборудован линейным входом внешнего оповещения и входом запуска внешнего оповещения, что позволяет использовать модуль для трансляции сигналов ГО и ЧС. Помимо оповещения о пожаре, модуль может осуществлять трансляцию фоновой музыки, служебных и рекламных сообщений по расписанию с нужной периодичностью. Для этого модуль подключается через Ethernet к компьютеру с бесплатным ПО «Аудио сервер».

Комплекс технических средств обеспечения связи с помещением пожарного поста-диспетчерской «Рупор-Диспетчер». Комплекс предназначен для создания систем оповещения и управления эвакуацией (СОУЭ) 4-го и 5-го типов и обеспечивает следующие функции:

Реализацию двунаправленных каналов связи зон пожарного оповещения с помещением пожарного поста-диспетчерской при организации СОУЭ 4-го и 5-го типов согласно ;
Автоматический контроль исправности линий связи с пожарным постом-диспетчерской на КЗ и ОБРЫВ;
Визуальное отображение информации о состоянии линий связи и передачу этой информации на сетевой контроллер ИСО «Орион»

Для большинства небольших объектов требованиями СП предусмотрена установка СОУЭ 1-го и 2-го типов. Требования по выбору типа системы СОУЭ приведены в разделе 7, таблице 2 .
Наиболее эффективным решением для управления оповещением в подобных системах является применение приборов или БПК, имеющих исполнительные релейные выходы с контролем линии на КЗ и обрыв.
Для самых малых объектов может быть использован прибор «Сигнал-20М» в автономном режиме (пример СОУЭ первого и второго типов приведен на рис.).

В остальных случаях система строится базе блочно-модульного ППКУП. При этом пульт «С2000М» выполняет функции индикации состояний и событий системы; организации взаимодействия между компонентами ППКУП (управления контролируемыми выходами различных БПК по факту возникновения событий «Пожар»); ручного управления. Если БПК не способны обеспечить управление требуемым числом оповещателей, либо не имеют собственных контролируемых выходов (например, «С2000-КДЛ»), то СОУЭ реализуется с помощью отдельных блоков, таких как «С2000-КПБ» и «С2000-СП2 исп.02». Блок «С2000-КПБ», начиная с версии 3.02, позволяет контролировать исправность линий оповещения при подключении к ним нескольких табло выход в нормально включенном состоянии. При организации радиоканального расширения адресно-аналоговой системы на базе «С2000-КДЛ» средствами «С2000Р-АРР32» СОУЭ организуется с помощью светозвуковых радиоканальных оповещателей «С2000Р-Сирена» и радиоканальных световых табличных оповещателей «С2000Р-ОСТ».
Дополнительно в системе могут быть установлены блоки индикации «С2000-БКИ» и «С2000-ПТ» для наглядного отображения состояния адресных оповещателей и выходов, используемых в системах СОУЭ, а также дистанционного управления ими с поста дежурного.

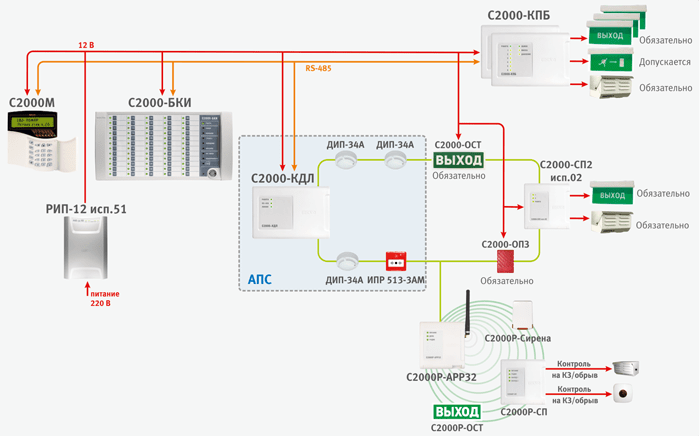

Пример СОУЭ первого и второго типов на базе блочно-модульного ППКУП с адресно-аналоговой СПС приведен на рис.

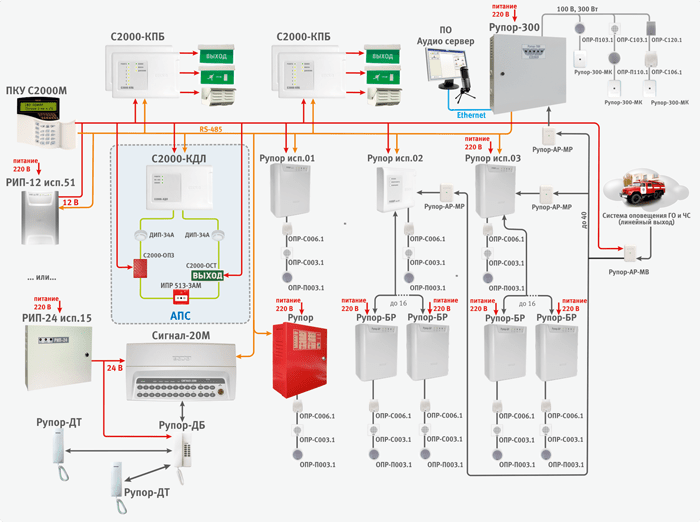

Системы 3-го типа устанавливаются на объектах в тех случаях, когда требуется речевое оповещение и, возможно, существует необходимость в раздельном оповещении в нескольких зонах. В этом случае СОУЭ строится уже на базе блочно-модульного ППКУП (рис. – пример с адресно-аналоговой СПС).

При этом пульт «С2000М» выполняет функции индикации состояний и событий системы; организации взаимодействия между компонентами ППКУП (управления контролируемыми выходами различных БПК по факту возникновения событий «Пожар», а также запуском речевого оповещения блоков «Рупор», «Рупор исп.01» и «Рупор-200»); ручного управления. Блоки «Рупор», подключенные к пульту «С2000М», также могут запускаться по релейным сигналам от автономных ППКП. Обратите внимание, в соответствии с общей идеологией ИСО «Орион», система речевого оповещения получается распределённой и не требует прокладки проводов большого сечения для трансляции речевой информации из одного помещения по всему объекту, как в случае традиционных (стоечных) систем. Благодаря возможности синхронного запуска приборов семейства «Рупор», для озвучивания одной зоны большой площади можно использовать несколько приборов речевого оповещения. Дополнительно в системе могут быть установлены блоки индикации «С2000-БКИ» и «С2000-ПТ» для наглядного отображения состояния адресных оповещателей, выходов, используемых в системах СОУЭ, и блоков речевого оповещения, а также управления ими с поста дежурного.

Кардинальное отличие систем 4-го и 5-го типов от рассмотренных выше заключается в необходимости разделения здания на зоны пожарного оповещения и обеспечения обратной связи зон пожарного оповещения с помещением пожарного поста-диспетчерской. Для реализации указанного требования компанией «Болид» был разработан комплекс технических средств «Рупор-Диспетчер». Основным элементом комплекса являются базовые блоки переговорного устройства «Рупор-ДБ», каждый из которых может обслуживать до 12 абонентских блоков «Рупор-ДТ».
В соответствии с требованиями нормативов комплекс осуществляет автоматический контроль исправности линий связи между базовым и абонентскими блоками (эту функцию выполняет входящий в состав комплекса прибор «Сигнал-20М» или БПК «Сигнал-20П»).
В зависимости от требований конкретного объекта приборы из состава комплекса могут образовывать как полностью автономную систему, так и входить в состав ИСО «Орион» (блочно-модульного ППКУП). В первом случае для отображения состояния линий связи между блоками переговорных устройств используются встроенные индикаторы прибора «Сигнал-20М».

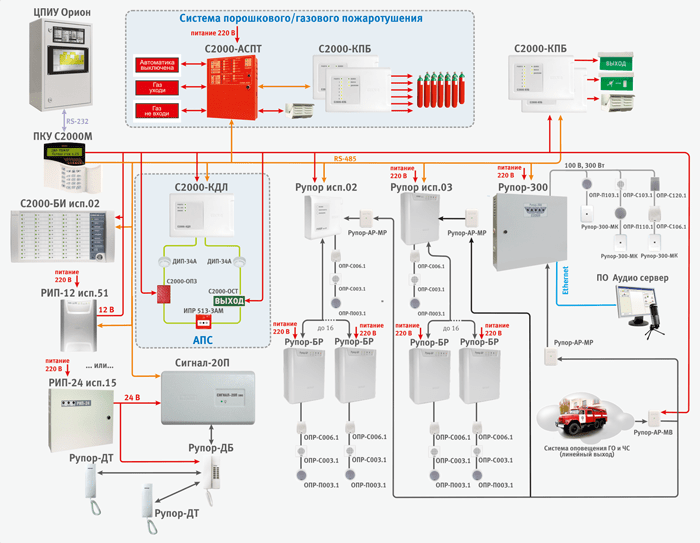

Пример такой схемы приведён на рис.

На больших объектах, как правило, комплекс противопожарных мероприятий подразумевает наличие различных систем: автоматической пожарной сигнализации, оповещения о пожаре, водяного или газового пожаротушения, дымоудаления. Для упрощения координированного управления всеми системами здания при пожаре целесообразно оснастить пожарный пост-диспетчерскую ЦПИУ «Орион» или компьютером с программным обеспечением АРМ «Орион Про».
При использовании комплекса средств обратной связи совместно с АРМ «Орион Про» для отображения состояния линий связи между блоками переговорных устройств лучше применить специализированные устройства индикации, такие как «С2000-БИ». Пример на рис.

В соответствии с требованиями системы оповещения людей о пожаре и управления эвакуацией людей должны быть оборудованы источниками бесперебойного электропитания.
Управление звуковыми и световыми оповещателями для систем оповещения 1 и 2 типов и их электропитание в ИСО «Орион» осуществляется от приборов пожарной сигнализации, БПК или релейных блоков. Для этих целей в приборах предусмотрены выходы, через которые оповещатели получают напряжение питания постоянного тока для своей работы. Кроме этого, в соответствии с требованиями линии связи с оповещателями контролируются на обрыв и короткое замыкание. Схемы подключения оповещателей приведены в документации на конкретные приборы. Таким образом, бесперебойное питание световых и звуковых оповещателей осуществляется за счет бесперебойного питания приборов, БПК и релейных блоков.
Прибор речевого оповещения «Рупор» и модуль речевого оповещения «Рупор-200» питаются от сети переменного тока 220 В, а прибор «Рупор исп.01» от источника постоянного тока 12 В (в диапазоне от 10 до 15 В), или 24 В (в диапазоне от 20 до 30 В). Бесперебойное питание прибора «Рупор» и модуля «Рупор-200» может осуществляться от устройств АВР шкафов пожарной автоматики для зданий, спроектированных по 1 категории электроснабжения. При отсутствии АВР, может использоваться резервированное электропитание. Для резервированного электропитания могут быть использованы аккумуляторные батареи. В конструкции «Рупор» и «Рупор исп.01» предусмотрена установка аккумуляторных батарей на 12 В, 7Ач. В конструкции «Рупор-200» предусмотрена установка двух аккумуляторных батарей на 12 В, 17Ач. Время работы технических средств оповещения от резервного источника постоянного тока в дежурном режиме должно быть не менее 24 часов, в тревожном режиме - не менее 1 часа.
Для выбора типа резервированного источника питания серии РИП можно воспользоваться рекомендациями для пожарной сигнализации.

ГК Эколайф выполняет проектирование и монтаж системы оповещения и управления эвакуацией (СОУЭ) под ключ для предприятий, офисных и торговых центров, школ и спортивных сооружений и других объектов. Также компания принимает на техническое обслуживание и производит ремонт любых типов оборудования систем оповещения.

Договор на систему оповещения и полный комплект документов

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на все предоставляемые услуги, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы. После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.

Выезд инженера для расчета стоимости работ производится бесплатно

Назначение и типы системы оповещения и управления эвакуацией (СОУЭ)

Когда потенциальный заказчик обращается в специализированную организацию и говорит: «Мне нужно установить пожарную сигнализацию», как правило, он имеет в виду две системы: автоматическую пожарную сигнализацию (АПС) и систему оповещения и управления эвакуацией людей при пожаре (СОУЭ). Это абсолютно разные системы по назначению и составу. Общее у них только одно - они должны быть смонтированы на всех объектах строительства. И это требование вполне обосновано, ведь эти системы взаимно дополняют друг друга. Если нет пожарной сигнализации, то система оповещения не сможет сработать в автоматическом режиме. А если не будет оповещения, то работа пожарной сигнализации, по большому счёту, становится бессмысленной.

Полное название системы выглядит так: система оповещения и управления эвакуацией людей при пожаре. Следовательно, можно сделать вывод, что назначение системы не только в том, чтобы оповестить людей о возможном возгорании, но и помочь им эвакуироваться из здания. Для выполнения этих функций разработан целый комплекс средств и мероприятий, которые входят в состав системы оповещения при пожаре.

Для начала, необходимо выяснить какие средства использует система оповещения для достижения своих целей. При всём разнообразии оборудования и материалов, применяемых в построении системы, суть оповещения сводится к воздействию на слуховые и зрительные рецепторы человека. Поэтому все оповещатели делятся на световые и звуковые. В дополнение к ним на сложных объектах предусматриваются технологии и мероприятия, помогающие организовать максимально безопасную эвакуацию людей.

Световые оповещатели. Данный тип оповещателей отвечает за управление эвакуацией людей при пожаре. Световые оповещатели очень эффективны, когда пути эвакуации задымлены. Поэтому, при наличии на объекте грамотно размещённых световых указателей, выход людей из здания занимает минимальное количество времени.

Световое оповещение может быть реализовано с применением различных световых табло, сигнальных ламп и фотолюминесцентных указателей.

Световые табло работают от электросети. Источником электроэнергии для них может быть как система электроснабжения здания (220 вольт), так и слаботочная сеть оборудования противопожарной автоматики (12 или 24 вольта). Если световые оповещатели работают от сети 220, то их дополнительно снабжают аккумуляторами, чтобы их работа не прекращалась даже при отсутствии электроснабжения здания.
Табло оснащаются надписями («ВЫХОД», «АВАРИЙНЫЙ ВЫХОД» и т.п.) или указателями направления для эвакуации людей из здания. Их значения могут быть как постоянными, так и меняющимися. Это зависит от конкретного сценария эвакуации.

Сигнальные лампы - ещё один способ оповещения. Наверное, самым популярным исполнением такого оповещения можно считать устройства, размещаемые на фасадах зданий. Как и световые табло, они находятся во включенном состоянии круглосуточно. А когда срабатывает пожарная сигнализация, сигнал лампы становится мигающим. Это позволяет привлечь внимание находящихся вблизи людей, которые в свою очередь смогут позвонить в пожарную службу. Сигнальные лампы особенно эффективны в ночное время суток.

Ещё одна составляющая световых технологий оповещения - фотолюминесцентные знаки и указатели . В дневное время суток они выглядят как обычные таблички, указывающие направление к ближайшему выходу или предупреждающие о наличии опасной зоны. Чтобы эти указатели были видны в темноте, их покрывают фосфорсодержащим составом или прозрачной фотолюминесцентной плёнкой. Свечение, излучаемое фосфором, помогает разглядеть смысловое значение установленного указателя.

Дополнительно на объекте могут использоваться надписи и указатели, нанесённые специальной краской, так же содержащей фосфоресцирующие компоненты. Эта краска, так же в виде значений о направлении необходимого движения, может быть нанесена на поверхности пола, стен и потолка. Любые светящиеся элементы предназначены для облегчения эвакуации в условиях задымления и отсутствия освещения.

Звуковые оповещатели. Нормами предусматривается деление данного вида оповещения на звуковое и речевое. При звуковом варианте используются сирены, а при речевом - громкоговорители. Главная задача звукового оповещения - сообщить о возможном возникновении пожара и необходимости покинуть здание. Если на объекте установлено речевое оповещение с возможностью применения микрофона, то дополнительно можно осуществлять управление эвакуацией.
В больших зданиях со сложной архитектурой и планировкой систему оповещения разбивают на зоны. Это даёт возможность организации эвакуации людей группами, начиная с наиболее опасной зоны.

Организационные мероприятия. К дополнительным средствам при эвакуации можно отнести пункты со 2-го по 5-тый из нижеприведённой таблицы (см.ниже ). Стоит отметить, что все они требуются при четвёртом и пятом типах оповещения. Следовательно, их необходимость обусловлена сложностью и опасностью объекта защиты.
Для того чтобы выполнить требования, предъявляемые к последним типам оповещения, порой необходимо оборудовать диспетчерский пост очень серьёзным и дорогостоящим оборудованием. Ведь помимо многозадачности система оповещения должна обладать большим запасом мощности. А для этого её необходимо оснастить достаточным количеством звукоусиливающего оборудования, которое при установке в специальную стойку может достигать человеческого роста.

Основным документом, регламентирующим состав, количество компонентов и устройств системы, а так же требования к ним, на сегодняшний день является СП 3.13130.2009 «Свод правил. Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности» Этот документ менее объёмный, в отличие от СП 5.13130.2009, но не менее важный. Условно его можно поделить на четыре раздела:

1. Общие требования;
2. Специальные требования;
3. Таблица с Типами оповещения;
4. Таблица, соотносящая виды зданий с типами системы оповещения.

Документ предусматривает пять типов системы оповещения, для каждого из которых есть свои обязательные и рекомендуемые составляющие. Выглядит эта таблица следующим образом:

№	Характеристика СОУЭ	Наличие указанных характеристик у различных типов СОУЭ
№	Характеристика СОУЭ	1	2	3	4	5
1	Способы оповещения:
	звуковой (сирена, тонированный сигнал и др.);	+	+	*	*	*
	речевой (передача специальных текстов);	-	-	+	+	+
	световой:
	а) световые мигающие оповещатели;	*	*	*	*	*
	б) световые оповещатели "Выход";	*	+	+	+	+
	в) эвакуационные знаки пожарной безопасности, указывающие направление движения;	-	*	*		*
	г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением	-	-	-	*	+
2	Разделение здания на зоны пожарного оповещения	-	-	*	+	+
3	Обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской	-	-	*	+	+
4	Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения	-	-	-	*	+
5	Координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре	-	-	-	-	+
Примечания
а)	Условные обозначения в таблице: "+" - требуется; "*" - допускается; "-" - не требуется.
б)	Допускается использование звукового способа оповещения для СОУЭ 3-5 типов в отдельных зонах пожарного оповещения (технических этажах, чердаках, подвалах, закрытых рампах автостоянок и других помещениях, не предназначенных для постоянного пребывания людей).
в)	В зданиях с постоянным пребыванием людей с ограниченными возможностями по слуху и зрению должны применяться световые мигающие оповещатели или специализированные оповещатели (в том числе системы специализированного оповещения, обеспечивающие выдачу звуковых сигналов определенной частоты и световых импульсных сигналов повышенной яркости, а также другие технические средства индивидуального оповещения людей). Выбор типа оповещателей определяется проектной организацией в зависимости от физического состояния находящихся в здании людей. При этом указанные оповещатели должны исключать возможность негативного воздействия на здоровье людей и приборы жизнеобеспечения людей.
г)	Выбор типа эвакуационных знаков пожарной безопасности, указывающих направление движения людей при пожаре (фотолюминесцентные знаки пожарной безопасности, световые пожарные оповещатели, другие эвакуационные знаки пожарной безопасности), осуществляется организацией-проектировщиком.

На первый взгляд может показаться, что система оповещения - это очень простая система, ведь она располагает всего пятью вариантами исполнений. Более того, если взять во внимание вторую таблицу, где каждому типу строительного сооружения соответствует определённая система оповещения, то принцип её построения может показаться просто детской шалостью.

На самом деле, за этой кажущейся простотой стоит огромное количество технических нюансов и тонкостей, которые в полном объёме должны быть тщательно проработаны на этапе проектирования.

Разработанная для СП 3.13130.2009 таблица очень удобна для прочтения и понимания сути требований. Если не вдаваться в подробности, то можно резюмировать несколько основных правил :

1. Звуковое или речевое оповещение требуется на всех без исключения объектах, вне зависимости от их площади, этажности или назначения. Громкоговорители применяются при третьем, четвёртом и пятом типах оповещения. Сирены - для первого и второго, а так же в качестве дополнительного оповещения отдельных зон, когда основное оповещение речевое;
2. Фотолюминесцентные системы предусматриваются только в качестве рекомендованных для всех типов оповещения, за исключением первого (не требуется) и четвёртого (требуется обязательно);
3. Световые мигающие оповещатели так же указаны только в качестве рекомендованных для всех типов оповещения;
4. Для четвёртого и пятого типов оповещения является обязательным организация на объекте постов со связью с диспетчерской, а так же зонирование системы оповещения;
5. Для всех типов речевого оповещения предусмотрено полуавтоматическое включение.

Проектирование системы оповещения

Проектирование системы оповещения - работа уникальная. Для проектировщиков - это лакмусовая бумажка, способная отличить грамотного специалиста от начинающего. Особенность её заключается в кажущейся простоте. Прочитав свод правил, можно сделать вывод, что суть системы сводится к размещению над выходами нужных световых указателей и распределению по объекту нескольких звуковых (или речевых) оповещателей. Такой подход к делу приводится в тупик одним простым вопросом: «На каком основании?» Выбор типа оповещения должен иметь основание, так же как и размещение каждого элемента системы. Чтобы в этом разобраться, необходимо более подробно изучить требования СП 3.13130.2009 и детально вникнуть в суть каждого типа оповещения.

Разница между требованиями, изложенными в СП 5.13130.2009, касающиеся автоматической пожарной сигнализации, и СП 3.13130.2009 об организации системы оповещения, в количестве приведённой информации. Первый документ очень подробно описывает, как и где необходимо предусматривать извещатели, приборы, какими они должны быть, в каком количестве. Очень многие пункты правил начинаются со слов «В случае, если…», и далее описывают особенность или тонкость построения системы пожарной сигнализации. То есть, изучив один документ, можно почерпнуть если не всю, то уж точно большую часть информации о системах автоматической пожарной сигнализации.

В случае с оповещением, свод правил преподносит требования таким образом, что для их реализации необходимо изучить ещё ряд нормативных документов. Это касается, например, кабельной системы. В требованиях не говорится, какой кабель необходимо использовать для линий систем оповещения. Норматив гласит, что

"Кабели, провода СОУЭ и способы их прокладки должны обеспечивать работоспособность соединительных линий в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону"

Всего один пункт свода правил заставляет задуматься о том,
. сколько времени займёт эвакуация людей из конкретного здания?
. какие кабели и провода смогут удовлетворить это требование?
. как это всё технически грамотно обосновать в проекте?

Конечно, разрабатываемые проекты не предусматривают в своём составе расчёт времени эвакуации людей из здания. Это отдельная и трудоёмкая работа, которая входит в состав Декларации пожарной безопасности объекта и Расчёт пожарного риска. Требуется эта Декларация в строго определённых случаях.
Все проектные организации для линий систем оповещения используют кабели с маркировкой FR (Прим.: от англ. терм. «fire resistant» - стойкий к огню), в сертификатах которых указано, что они сохраняют работоспособность в течение 180-ти минут в условиях пожара. А за три часа можно провести эвакуацию людей из самого сложного и большого здания.

К слову о надёжности системы, не только кабельные линии и кабельные системы должны работать в течение всего времени эвакуации. Логично, что эти же требования распространяется и на оборудование систем оповещения. Но они, конечно же, в большей степени касается производителей. Если на применяемое оборудование прошло процедуру сертификации, значит оно пригодно к использованию. В этом плане для проектировщиков большего и не требуется. А вот что действительно требуется - это предусмотреть систему резервного питания и рассчитать ёмкость и количество аккумуляторных батарей. Потому что система оповещения потребляет большое количество энергии, особенно в режиме «Тревога». А работать она должна долго, вне зависимости от того подаётся ли на объект электроэнергия от магистральных сетей или нет.

Но больше всего вопросов вызывает раздел 4, СП 3.1310.2009 «Требования пожарной безопасности к звуковому и речевому оповещению и управлению эвакуацией людей». Главным образом, в этом разделе говорится о том, какой минимальный уровень звука должен быть обеспечен в различных помещениях. Так же, приводятся нормативы по частотному диапазону воспроизводимых сообщений и инструкции по замерам звукового давления, создаваемого системой оповещения.

Все изложенные требования достаточно чёткие и понятные. Взяв в руки шумомер и руководствуясь инструкциями из 4-го раздела СП 3.13130.2009, произвести замеры уровня звука не составит труда. Но проблема в том, что на стадии проектирования, когда система должна появиться «на бумаге», произвести замеры попросту невозможно. Более того, задача проектной организации состоит не только в том, чтобы правильно определить тип оповещения. Не менее важно правильно определить мощность и места размещения оповещателей, ведь правила предусматривают не только минимальный, но и максимальный уровень звука, производимый системой оповещения, а так же требования к его равномерности.

Чтобы выполнить все вышеперечисленные требования есть только один выход - выполнить расчёт звукового давления системы оповещения. А выполнить такой расчёт - задача не из простых. И главная сложность заключается даже не в том, что для выполнения такого расчёта нужно изучить дополнительные нормативные документы, методики и пособия. Основная сложность состоит в том, что звук - структура неосязаемая. Согласитесь, гораздо проще просчитать нечто материальное, то, к чему можно прикоснуться. Например, сделать расчёт падения напряжения проще, ведь оно напрямую зависит от длины кабеля, а длину кабеля можно легко измерить даже на стадии проектирования. Но измерить в теории и рассчитать, например, количество звука или световой поток - задача гораздо более сложная.

Данная тема является одной из самых обсуждаемых на всех форумах, так или иначе касающихся пожарной безопасности. Ведь помимо сложностей самого процесса расчета, проектировщикам необходимо брать во внимание архитектурно-планировочные особенности каждого без исключения помещения, их размеры, отделка поверхностей, наличие фальшполов, фальшпотолков, колонн, перегородок и много чего ещё. Поэтому неудивительно, что некоторые производители оборудования систем оповещения разрабатывают собственные методики и даже программное обеспечение для выполнения расчета звука.

Этот пример показывает насколько осторожно и внимательно необходимо подходить к проектированию систем оповещения. Более того, требования к системам оповещения на этом не заканчиваются. Самое главное, становится понятно, что разработку проекта настолько важной системы можно доверить только опытной компании.

Резюмируя всё вышесказанное, можно задаться вопросом: «Должен ли заказчик разбираться во всех тонкостях пожарного дела, и, в частности, в тонкостях проектирования систем оповещения?» Наверное, нет. Ведь для чего тогда существуют специализированные организации? С другой стороны, информация лишней не бывает. В любом случае, каждый собственник вправе задавать вопросы о работе, планируемой на его объекте.

Монтаж, пусконаладочные работы, обслуживание и ремонт систем оповещения

Труд, затраченный на разработку проекта, в первую очередь должна ценить монтажная организация во время производства работ. Каждый оповещатель должен находиться точно на своём месте, иначе должного уровня звука и его равномерного распределения можно лишиться.

Монтаж системы оповещения и пусконаладочные работы

В техническом плане, работы по монтажу системы оповещения мало чем отличаются от монтажа пожарной или охранной сигнализации. Их нельзя считать более сложными или простыми. Но свои особенности, безусловно, есть.

Во-первых , нужна хирургическая точность при расположении оборудования оповещения в соответствии с проектом. Кстати, к способам и местам прокладки кабеля эта рекомендация относится не меньше. Изменение трасс может привести к увеличению (или уменьшению) длины кабельных линий. А это, в свою очередь, может отразиться на уровне громкости звука.

Во-вторых , при монтаже необходимо всегда проверять только что выполненную работу измерительным инструментом - шумомером. Только так можно быть уверенным, что работа выполнена правильно и на приёмке не возникнет лишних вопросов. Естественно, у прибора должно быть свидетельство о поверке, и проводить измерения необходимо в точном соответствии с требованиями раздела 4, СП 3.13130.2009.

В третьих , начинать работу необходимо с установки и настройки воспроизводящего звук оборудования. В случае с первым и вторым типом оповещения - с монтажа приёмно-контрольных приборов. Это позволит вести проверку уровня звука при монтаже, начиная с первого звукового оповещателя, с первой оснащённой оповещением комнаты. Более того, если производить замеры уровня громкости, начиная с самого начала производства монтажных работ, это значительно сократит время пусконаладки.
Если объект большой, а воспроизводящего и усиливающего оборудования много, то начать работу со сборки и тестирования стойки оповещения обусловлено ещё и необходимостью проверки оборудования на работоспособность. Как правило, такие приборы достаточно дорогостоящие, и найти их у поставщиков в наличии бывает крайне сложно. Поэтому, при выявлении некорректно работающего оборудования на ранних сроках, у монтажной организации будет время для его замены, пока другие работы ещё ведутся.

Когда монтаж закончен, то остаётся лишь проверить работоспособность системы, сделать контрольные замеры уровня звука и опробовать систему оповещения в действии. Система оповещения - это ведомая система, поэтому сложной автоматики в ней, как правило, нет. Следовательно, пусконаладочные работы занимают гораздо меньше времени, в сравнении, например, с системой автоматической пожарной сигнализации.

Техническое обслуживание и планово-предупредительный ремонт системы оповещения

В части технического обслуживания системы оповещения, так же нет особенных сложностей. Визуальный осмотр и проверка работоспособности оборудования во всех режимах, измерение сопротивления кабельных линий, проверка ёмкости аккумуляторов и т.д. И конечно, ведение эксплуатационной документации, и проведение обучения для персонала так же должны быть в этом списке. Казалось бы, в этом вопросе всё достаточно просто, по крайней мере, проще, чем с пожарной сигнализацией, и уж тем более с пожаротушением.

Но занимательным остаётся тот факт, что среди огромного списка документов, регламентирующих деятельность в области пожарной безопасности, нет ни одного, который бы относился к техническому обслуживанию и планово-предупредительному ремонту систем оповещения и эвакуации людей при пожаре. Требования о необходимости проведения этих работ прописаны и в ФЗ-123 «Технический регламент о требованиях пожарной безопасности», и в Постановлении Правительства Российской Федерации № 390 «О противопожарном режиме». Но конкретного регламента выполнения данных работ нигде не приводится.

Есть документ рекомендательного характера, который можно взять за основу. Это ГОСТ Р 54101-2010. «Средства автоматизации и системы управления. Средства и системы обеспечения безопасности. Техническое обслуживание и текущий ремонт». А далее необходимо обратиться к производственной документации на каждый элемент оборудования. В паспортах и инструкциях по эксплуатации в обязательном порядке присутствуют требования к техническому обслуживанию каждого прибора. На основании этих данных заказчиком должен быть составлен регламент проведения работ.

Как правило, обслуживает систему оповещения та же организация, которая обслуживает ведущую систему - пожарную, охранную сигнализацию или систему пожаротушения. Соответственно, регламент выполнения работ составляется единый. Так как обе системы построены на применении электричества, многие требования будут дублироваться. Но в отношении системы оповещения обязательно должен быть пункт о периодических замерах уровня звука, производимого оповещателями, и, в случае необходимости, проведении корректировки их местонахождения и направленности.

Система оповещения и эвакуации: как мы работаем

Для расчета стоимости работ по монтажу системы оповещения позвоните нам или отправьте имеющийся проект на оповещение. Мы рассчитаем цену монтажа системы оповещения в течение дня.

Монтаж систем оповещения осуществляется на основе утвержденной рабочей (проектной) документации.
При её отсутствии инженеры ГК «Эколайф» готовы выполнить для вас проектные работы . Для этого нам потребуются поэтажные планировки вашего объекта и технические требования в форме технического задания на проектирование системы оповещения.
После выполнения проекта наши специалисты приступят к работам по монтажу системы оповещения. Таким образом, ГК «Эколайф» выполняет проектирование и монтаж системы оповещения в комплексе.

Интеграция системы оповещения с другими пожарными системами

Для того, чтобы обеспечить по-настоящему безопасную и своевременную эвакуацию, объекты защиты дополнительно оснащают такими системами, как аварийное освещение, дымоудаление и систему дистанционного открывания запоров на эвакуационных и аварийных выходах. Кроме того, интеграция системы автоматической пожарной сигнализации с любыми другими инженерными сетями здания так же направлена на безопасность эвакуации.

Система аварийного освещения строится на использовании специальных светильников, которые размещаются на путях эвакуации. Назначение системы заключается в том, чтобы осветить пути эвакуации в случае возникновения опасных факторов пожара при отсутствии или отключении системы электроснабжения. Для этого светильники оснащены аккумуляторными батареями. Пока система электроснабжения здания работает, система аварийного освещения находится в режиме ожидания. Как только питание пропадает, светильники включаются.
Как и в случае со звуковым оповещением, чтобы определить необходимое количество аварийных светильников, нужно сделать расчёт требуемого уровня освещённости на путях эвакуации. А так как световой поток неосязаем, то рассчитать его количество задача непростая.

Систему дистанционного открывания запоров на аварийных и эвакуационных выходах сейчас в чистом виде встретить практически невозможно. Её полностью вытеснила система контроля и управления доступом, которая имеет более широкий спектр возможностей. Но при пожаре интеграция пожарной автоматики с ней необходима, особенно на тех объектах, где для эвакуации разрабатывается несколько сценариев. Каждый выход может оказаться крайне полезным, ведь заранее неизвестно какие пути эвакуации будут свободны, а какие будут «отрезаны» пожаром.
Так как система управления доступом тоже строится на электрооборудовании, то в процессе проектирования для неё должна быть предусмотрена система резервного электропитания .

В общем и целом, можно понять, что оповещение людей и их дальнейшая эвакуация из здания требует комплексного подхода. Необходимо учитывать архитектурно-планировочные особенности здания, необходимость использования множества пожарных и инженерных систем, возможные особенности находящегося в здании контингента, времени и способов эвакуации всех людей из здания.

Система оповещения и управления эвакуацией людей необходима на каждом объекте. Крайне важно, чтобы она была смонтирована на основании грамотного и подробного проекта, чтобы она обслуживалась специализированной организацией на постоянной основе. Но ещё более важно, чтобы эксплуатация системы оповещения заключалась только лишь в воспроизведении приятной фоновой музыки.

План пожарной
эвакуации Автоматическое
пожаротушение

конкретном помещении

Энергетической характеристикой

допустимый уровень

различного назначения

санитарных норм

правильном расположении

квадратных метров

обще

образовательных учреждениях

дополнительного образования

профессионального образования

служебного персонала

Своевременное извещение людей, находящихся в здании, о возникшем пожаре является важнейшим фактором обеспечения их быстрой и безопасной эвакуации. Бесспорным основанием для начала эвакуации служит обнаружение первых признаков возгорания автоматическими пожарными системами или людьми, находящимися вблизи места ЧП.

Активизация системы оповещения может проходить вручную или автоматически, в зависимости от технической оснащенности здания, а также надежности и исправности установленных систем. Время задержки начала оповещения рассчитывается исходя из расчета времени наступления критически опасных событий, сопутствующих пожару. Система оповещения может транслировать как заранее подготовленные, так и передаваемые оператором сообщения; в отсутствии тревожных сообщений возможна трансляция специальных звуков (сирена, музыка и т.д.), а также речевых сообщений общего характера. В западной литературе такого рода системы получили название Public Address System.

Типы систем оповещения

В зависимости от функциональности и способа оповещения о возникшем пожаре все СОУЭ подразделятся на 5 типов, информацию о которых вы можете найти в таблице, приведенной ниже.

Характеристика функциональности систем оповещения и управления эвакуацией	Наличие приведенных характеристик у СОУЭ данного типа
	1	2	3	4	5
1. Способы оповещения о возникшем пожаре:
Звуковой (тонированный сигнал, сирена и др.)	♦	♦	○	○	○
Речевой (подготовленные и текущие тексты)	—	—	♦	♦	♦
Световой:
а) мигающие световые указатели	○	○	○	○	○
б) перманентные указатели "Выход"	○	♦	♦	♦	♦
в) перманентные указатели направления эвакуации	—	○	○	♦	♦
г) динамические указатели направления эвакуации	—	—	—	○	♦
2. Выделение отдельных зон пожарного оповещения	—	—	○	♦	♦
3. Возможность обратной связи зон эвакуации с постом диспетчерской	—	—	○	♦	♦
4. Реализация нескольких путей эвакуации из каждой контролируемой зоны	—	—	—	○	♦
5. Возможность координированияиз единого пожарного поста всех систем здания, задействованных в обеспечении пожарной безопасности	—	—	—	—	♦

СОУЭ 1-го типа

обеспечивают наименьший уровень защиты. Их использование оправдано в зданиях, не предназначенных для постоянного пребывания людей.
СОУЭ 2-го типа

отличаются от СОУЭ 1-го типа несколько большим функционалом, в частности лучшим информирование о возможных путях эвакуации. Пожарные извещатели допускают программирование логики событий.
СОУЭ 3-го типа

допускают передачу уже не тонового сигнала, а заранее подготовленных сообщений. В отсутствии таковых транслируется информация общего назначения или музыка. Также, по сравнению с СОУЭ предыдущих типов, стоит выделить наличие возможности обратной связи, возможность выделения отдельных зон пожаротушения.
СОУЭ 4-го типа

допускают реализацию нескольких путей эвакуации из каждой контролируемой зоны, соответственно возможно наличие большего количества указателей, в том числе динамических. Обратная связь с диспетчерским постом и выделение отдельных зон пожаротушения наличествуют в обязательном порядке.
СОУЭ 5-го типа

обеспечивает наибольшую защиту объекта. Высочайшая скорость реакции достигается благодаря объединению всех систем пожаротушения здания в единое целое и управлению ими из единого координационного центра.

Состав системы оповещения

Приборы управления и оповещения

предназначены для управления всей системой, сбора и последующей обработки поступающей информации. Устанавливаются в помещениях, оборудованных для работы дежурного персонала.
Оповещатели

служат для передачи во время пожара информации людям находящимся в здании, подразделяются на следующие типы

Оповещатели звуковые передают информацию в виде сирены. Возможна реализация задержки срабатывания, которая рассчитывается на основе факторов, ведущих к созданию критических ситуаций при протекании пожара

Оповещатели световые представляют собой информационные табло, указывающие пути. Возможно как статическое, так и динамическое исполнение. В последнем случае информация, поступающая на табло, меняется в зависимости от условий протекания пожара.

Оповещатели речевые служат для передачи тревожных сообщений при пожаре. В отсутствие таковых возможна трансляция музыки или информации общего характера.

История возникновения систем оповещения

Первые системы оповещения о возникшем пожаре возникли еще в античном Риме. В ту пору они представляли гонг, извещавший находившихся в здании людей о возникновении очага возгорания. Надежность такого рода оповещения оставляла желать лучшего, в подавляющем большинстве случае эвакуация при пожаре проставляла собой лишь хаотическое бегство.

Следующим витком развития СОУЭ стало появление информационных табличек. Впервые ими был оборудован Национальный театр в Франции еще в XVIвеке. Такой шаг был предпринят после реставрации оного после пожара, в котором погибло больше сотни парижан, запутавшихся в непростых коммуникациях здания.

СОУЭ современного типа появились на стыке XIX и XX века. Резкий скачок в их развитии был обусловлен распространением электрических приборов. Первый прототип современных систем пожарного оповещения и эвакуации людей был установлен в 1901 году в Национальном банке Российской империи. При обнаружении первых признаков возгорания включалась сирена, загорались простейшие информационные табло. Уже тогда было предусмотрено разбиение всего здания на отдельные сектора, каждый из которых имел несколько путей эвакуации людей и материальных ценностей.
