Как установить накладной замок омега на дверь. Установка накладных замков

На сегодняшний день рынок предлагает различные виды накладных замков, начиная от простейшей щеколды, заканчивая накладным цилиндровым.

В том случае, когда цилиндровый механизм врезается в полотно двери, то такой накладной будет не менее надежным, чем качественный врезной. Качество накладного напрямую зависит от количества штифтов. Если в таковых имеется не менее пяти, то такой замок будет по праву считаться надежным. Кроме этого во всех накладных есть стопор и фиксирующий затвор.
Надежность крепления замка к дверной коробке напрямую определяет его качество. При монтаже, замок и его задвижка располагаются на полотне двери. Для того чтобы увеличить надежность, шурупы с помощью которых он крепится, нужно выбирать длиннее тех, которые идут в комплекте, при этом диаметр крепежных деталей должен быть идентичным стандартным.
Практически все цилиндровые накладные замки подходят для дверей различных размеров. Перед тем, как устанавливать накладной замок, следует проверить качество и прочность двери. В противном случае ее можно будет выбить.
На начальном этапе монтажа накладного замка нужно определить его расположение. Если замок укомплектован инструкцией, следует ею воспользоваться. Что касается высоты, то самая оптимальная считается одна треть высоты двери, начиная снизу. Отмеченное место необходимо просверлить сверлом, имеющим форму долото. Оно должно быть такого же диаметра, как и цилиндр. К данному этапу нужно отнестись с осторожностью, чтобы не повредить дверь.
Получив отверстие, необходимо с лицевой стороны вставить цилиндр и кольцо, которое будет его фиксировать. Затем нужно отмерить нужную длину стержня. Оптимальным выступом за пределы межкомнатные двери считается 12 мм с каждой стороны. Лишнее необходимо отрезать с помощью ножовки. После чего нужно одеть на цилиндр установочную пластину и зафиксировать ее на поверхности двери. Лицевой край пластины должен находиться на одном уровне с краем двери.
На следующем этапе нужно зафиксировать сам замок на пластине, выдвинув стержень. На стержень нужно одеть заднюю сторону замка, тем самым определить ее расположение. На этом месте нужно плотно ее закрепить длинными винтами.
Определив положение запорного корпуса, используя стамеску, необходимо вырезать по данным размерам канавку. Глубина ее определяется толщиной запорной пластины. Затем следует твердо закрепить ее.
Необходима помнить о том, что надежность такого замка, в первую очередь определяется качеством его установки. Двери межкомнатные замками обычно не оборудуются, но в случае необходимости и на них можно установить замок. В основном в дверь вставляют внутренние замки, их меньше видно и они более эстетично смотрятся. Выбор за вами!

Подпишитесь на наш канал в Яндекс.Дзен

Выражаясь техническим языком, конструкция дверного замка периодически претерпевает свое эволюционное развитие. Являясь ярким представителем зарождения личного имущества и частной собственности, накладной замок прошел долгий и тернистый путь от рядового засова до современной модели Mul-T-Lock. Как правильно выбрать, а затем установить дверной замок накладной?

Запорная конструкция накладная

Наиболее простой запорной конструкцией для двери, которая при монтаже и установке не вредит целостности дверной створки, считается замок накладной.

Замок устанавливают с внутренней стороны двери непосредственно на полотно, поэтому уровень защиты зависит от массивности двери. Конструкция замка устроена так, что возможность открыть его с обеих сторон осуществляется с помощью ключа или изнутри, используя специальный поворотный элемент. Повысить надежность и стойкость к взлому накладного замка можно с использованием дополнительных мер безопасности: предохранительной задвижки и клиновой защелки.

Как любую аналогичную запорную конструкцию, накладные дверные замки характеризуют следующие показатели:
уровень секретности
уровень надежности
стойкость к взлому.
Именно по таким критериям необходимо производить выбор накладного замка дверного. Однако принцип установки накладного замка отличается от технологии монтажа врезного замка.

Устройство накладного дверного замка

Накладной дверной замок имеет в составе:
корпус с механизмом запирания внутри
приводной рычаг
лицевую планку
ответную часть.
Устройства накладных и врезных запирающих систем во многом похожи, поэтому найти отличия можно в типах механизма секретности, типу конструкции и наличием защелки.

Виды накладных замков

Идентично конструкции врезного замка, накладные запорные системы различают по:
типу механизма секретности
типу конструкции двери
с наличием или отсутствием защелки.

механизм секретности замка

Накладные системы могут быть оборудованы цилиндровым или сувальдным механизмом. Наиболее востребованными можно назвать цилиндрические накладные замки. Такая «привязанность» легко объяснима: в случае утери ключа, а также износе или неработоспособности механизма запирания, имеется возможность замены лишь части замка, а именно его личинки. В накладных замках сувальдного типа такая возможность исключена. Поэтому, прежде чем замки дверные накладные купить, не помещает вспомнить об этом.

зависимость модели от конструкции двери

Модели накладных замков предназначены для любого типа двери. Кроме того, существуют модели для право- или левосторонних типов дверей. В техническом паспорте на замок дверной накладной по такому случаю имеется запись: «Л» — для левосторонней двери, «П» — для правосторонней двери.

)

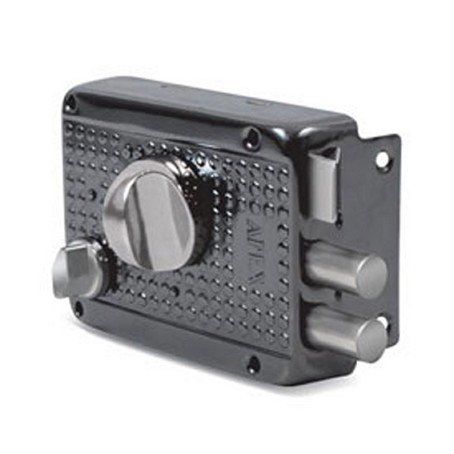

наличие ригельной системы

Различают накладные замки ригельные и безригельные. Ригельные замки могут быть оборудованы ригельной системой с одним, двумя, тремя или пятью ригелями. Безригельные накладные замки работают за счет функции мощного электромагнита, который притягивает закрепленную пластину металлическую. Это электромагнитные накладные замки.

Замки накладные подразделены также на следующие типы:
механические

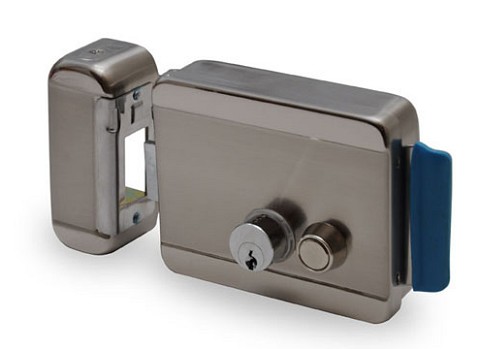

электронные
электромеханические.
Наиболее простым типом накладного замка на деревянную дверь является механический и электронный тип.

Если механизм функционирования механических замков осуществляется поворотом обыкновенного ключа, то принцип действия электрозамков основан на подаче управляющего импульса. Поэтому электромеханические замки работают от поступившего электроимпульса.

)

Защелки для накладных замков

Большинство моделей накладных замков механического или электромеханического действия оборудовано защелкой. Различают замки с пружинной и фиксированной защелкой.
Замок дверной накладной с защелкой пружинной приводится в действие наружным действием ключа и внутренним – ручкой. При этом защелка может быть возвращена в исходное положение в корпус или закрыта в коробке запорной кнопкой на поверхности замка.

Работоспособность замка с защелкой фиксированной устанавливается и фиксируется приспособлением, расположенным на замке. Рукоятку можно зафиксировать ключом снаружи, а защелку убрать обратно в корпус замка, используя кнопку. Более дорогие модели накладных замков, которые можно приобрести в специализированных магазинах, оборудуют кнопкой и цилиндром непосредственно на корпусе замка. Такие модели могут быть открыты лишь подачей напряжения на механизм запирания.

При установке таких типов замков корпус замка с защелкой пружинной должен быть установлен на внутренней стороне дверного проема с точным совпадением и совмещением ответной части. Запорная коробка данного типа замка монтируется на дверной раме.
Корпус замка с фиксированной защелкой устанавливают на выступы, расположенные на металлической пластине.

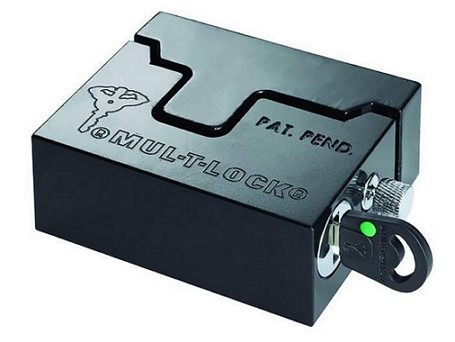

От простого засова до системы Mul-T-Lock

Современные запирающие системы навесного типа в настоящее время поражают высочайшим уровнем сопротивления к существующим способам вскрытия и взлома.

Запатентованные формулы замков являются обладателями высокосекретных цилиндров High Security. Это позволяет устанавливать накладные замки поколения NEXT на любые металлические двери. Сувальдный механизм секретности, оборудованный пятью стальными ригелями и вылетом засова 40 мм, позволяет закрывать навесной замок на два или четыре полуоборота.
Мультивариантность цилиндровой системы Interactive, MT5+ и Classic со стальным запорным болтом являет собой полное отсутствие чего-либо подобного в мире запирающих систем.
Респектабельный массивный корпус накладного замка с полной уверенностью даст понять, что любое несанкционированное вскрытие исключено.

Установка накладного замка своими руками

Накладной замок достаточно простая конструкция, которую можно становить своими руками. В комплекте поставки замка всегда имеется инструкция по монтажу и комплект крепежных элементов. При установке замка существуют общие правила, придерживаясь которых можно быстро и надежно установить запорную конструкцию. Все модели замков накладывают на внутреннюю дверную створку. Наиболее предпочтительной считается высота установки от 110 до 150 см.

После монтажа замок полностью расположен на поверхности двери. Корпус накладного замка устанавливают на планке, расположенного с торца двери. При установке замка немаловажное значение имеет толщина двери и материал ее изготовления. Так, крепление замка к деревянной двери, осуществляется с использованием шурупов. При установке замка накладного на металлическую дверь в местах предполагаемого крепления предварительно устанавливают металлические крепежные штифты. Засовы замков не проходят через плоскость и тело дверного проема, а перемещаются в запорную коробку. Поэтому необходимо тщательно отрегулировать и установить запорный элемент замка.

Методика установки навесного замка зависит от объекта, на котором производится монтаж. Чаще всего речь идет о деревянных и металлических дверях или воротах, калитках или решетках, защищающих оборудование от несанкционированного доступа. Нередко навесные замки используют для замыкания с помощью стальной цепи, эта методика не требует монтажа проушин: достаточно обернуть цепь вокруг металлических прутьев или штакетника и дверь заперта.

Монтаж навесного замка на деревянные двери

Для установки навесного замка на деревянные двери понадобится следующий инструмент и оборудование:

Проушины, которые часто поставляются в комплекте с замком;

Стамеска и молоток;

Отвертка или шуроповерт;

Саморезы или шурупы из комплекта замка.

Выбирается место для установки замка, высота должна быть удобной для открывания всем, кто имеет доступ к данной двери. Производится разметка на дверном косяке и боковой стороне дверного полотна. Для этого каждая проушина обводится простым карандашом, располагаться они должны параллельно друг другу.

После разметки необходимо с помощью стамески и молотка выбрать дверной косяк и полотно на глубину, равной толщине проушины. Переусердствовать в этом случае можно, это сократит риск того, что скобы будут задевать друг за друга при открытии двери, но не на много, так как выбранная часть будет выглядеть не сильно привлекательно.

После того, как выбрана площадка по проушины остается прикрутить ее саморезами или шурупами через заводские отверстия. Если древесина твердая, то предварительно необходимо засверлить неглубокие отверстия с помощью тонкого сверла. После установки проушин остается только навесить замок.

Монтаж навесного замка на стальные двери или ворота

Для установки навесного замка на металлические ворота чаще всего используют метод сварки, поэтому проушины выбирают из довольно толстого металла.
В комплекте они не идет, поэтому за ними отправляться лучше всего на рынок. В отличие от деревянных дверей проушина выбираются не плоские, которые устанавливаются заподлицо, а угловые. Площадка служит для того, чтобы скобу можно было удобно приварить поверх двери, так как выбирать или высверливать металл под плоскую проушину долго и экономически нецелесообразно. Проушины устанавливаются так, чтобы не мешали друг другу при открытии ворот или дверей и привариваются с помощью сварочного аппарата.

Что делать, если нет сварочного аппарата

При отсутствии сварочного аппарата можно произвести установку проушин с помощью болтового соединения. Для этого необходимо выбирать скобы с поле длинными и широкими площадками, размер которых позволит расположить на расстоянии 2-3 сантиметра друг от друга три-четыре болта. Для работы понадобятся:

Болты М8 и М12, удобной для монтажа длины;

Электродрель со сверлами по металлу диаметром 8-12 мм и 2-3 мм;

Два гаечных ключа.

Сначала производится разметка на площадке проушины, в намеченных местах тонким сверлом засверливаются отверстия, которые расширяются более толстым сверлом. После этого скоба прикладывается к двери и отмечаются места расположения болтом. Они также вначале засверливаются тонким сверлом, затем используется сверло, соответствующее диаметру болта. Закончив сверление, приступают к прикручиванию проушин болтами, для чего используют два гаечных ключа. Аналогичную операцию проводят со второй проушиной, после чего навешивают дверной замок.

Может быть так же надежен, как хороший врезной - при условии, что его цилиндровый механизм врезан в полотно двери. Это нетрудно сделать самостоятельно.

Необходимые инструменты и материалы:

• накладной цилиндровый замок
• линейка
• сверло
• ножовка
• стамеска

Процесс:

1. С помощью линейки отмечаем на обеих сторонах двери одну треть высоты от верха и просверливаем направляющее сквозное отверстие. Если в комплект замка входит шаблон, используем его для разметки центра отверстия.
2. Высверливаем отверстие для цилиндра долотчатым сверлом того же диаметра, что и цилиндр. Чтобы не повредить поверхность двери, делаем это с двух сторон: как только кончик сверла покажется с противоположной стороны, извлекаем сверло, переворачиваем дверь и завершаем работу.
3. С лицевой стороны двери вставляем в отверстие цилиндр и скобу пальца (или фиксирующее кольцо). Прижав на место установочную пластину, проверяем: соединительный стержень цилиндра должен выступать за нее на 12 мм. Зажав стержень разводным ключом, отпиливаем лишнее ножовкой.
4. Вставляем на место цилиндр с фиксирующим кольцом или скобой пальца. Надеваем на стержень установочную пластину и длинными винтами привинчиваем ее к цилиндру, следя за тем, чтобы передний край пластины был вровень с краем двери. Сверлим отверстия и прикрепляем пластину.
5. Нажав кнопку на корпусе замка, освобождаем задвижку и устанавливаем замок на установочную пластину, совмещая соединительный стержень с прорезью в задней стороне корпуса замка. Маленькими винтами привинчиваем корпус к пластине.
6. Кнопкой переводим задвижку в положение «закрыто», плотно прижимаем дверь и намечаем на дверной коробке положение верха и низа язычка задвижки. Приложив по меткам пластину запорного корпуса, намечаем ее контур ножом.
7. Держа стамеску под прямым углом к поверхности (скос лезвия обращен внутрь) и постукивая по ней киянкой, пройдемся по намеченному контуру. Сделав внутри контура просечки, выберем древесину на глубину закраины пластины запорного корпуса. Выбирая последний слой, стамеску держим скосом лезвия вниз.
8. Устанавливаем в вырез пластину запорного корпуса. Закрываем дверь и проверяем, входит ли защелка замка в запорный корпус. При необходимости углубляем вырез.
9. Просверливаем направляющие отверстия и прикрепляем запорный корпус. Замок надежно установлен.

Накладными называются такие замки, которые при установке могут крепиться только на поверхность наших дверных полотен. Механизмы у замков, которые мы привыкли называть накладными, бывают трех видов

1. Цилиндровые
2. Сувальдные
3. Помповые (встречается очень редко)

Как правильно выбрать накладной замок?

Если вы хотите подобрать замок накладного типа правильно, то важно полностью изучить их классификацию по тем критериям, которые являются основными.

Класс защиты замка

Первым и, пожалуй, практически главнейшей мерой при сравнении накладных замков может являться то, к какому из классов защиты он относится.
Существует четыре основных группы, на которые замки с накладным механизмом обычно подразделяются по возможностям защиты вашего жилища.

Рассмотрим каждую из них по отдельности, чтобы полностью разобраться во всех тонкостях.

• Самая первая и самая ненадежная степень это минимальная. Если злоумышленники попытаются открыть такой замок, на все и про все им потребуется не более пяти минут.
• Вторая степень защиты, иначе называющаяся средней, для вскрытия замка с такой степенью защиты уйдет около десяти минут.
• Третья, или наибольшая степень – здесь предполагается защита при попытке высверлить хвостовик засова.
• Ну наконец и четвертая степень, так называемая специальная. Сюда относятся замки для сейфов, которые подбираются индивидуально. Они имеют четвертый класс защиты.

Из данного группирования накладных замков можно сделать вывод, что накладные замки со вторым и третьим уровнем защиты больше всего применимы к нуждам обычных граждан.

Конструкция замка

Ко второй мере разделения замков с накладным механизмом на категории относится применяемая в них конструкция секретности. По этому типу накладные замки подразделяются на пару групп – сувальдные и цилиндровые.
Сувальдные. Они используются как вспомогательный замок. Если такой замок сломался, то приходится полностью менять его

Цилиндровые. В основе у них находится цилиндр или, как еще можно сказать, личинка, которая отпирает цилиндровый замок. Большая выгода использования этого замка, отличающая его от применения замка сувальдного в том, что при ремонте данного вида замка меняется только лишь личинка, а остов остается прежний.

Другая мера разделения замков на категории – используемая конструкция таинственности или секретности.

Виды конструкции

По виду конструкции замки накладного типа различаются следующим образом:

• сувальдные – применяются большей частью как вспомогательные замки. При любой неисправности такие замки ремонту не подлежат. Их нужно только менять на новый.
• цилиндровые – в основании лежит цилиндр или, как иначе называется, личинка, которая отпирает замок.

Большая выгода этого замка перед выше рассмотренным – это то, что в случае поломки достаточно всего лишь поменять личинку и больше никаких проблем.

И количество является фактором группирования по количеству ригелей.
Запоры или проще сказать замки для деревянных дверей накладного типа подразделяются на пару групп по такому признаку: есть у них в наличии либо отсутствуют ригели:

• замок имеющий ригели – их у такого замка предусмотрено одной штуки до пяти;
• замок, не имеющий ригели – он работает за счет электромагнита, с помощью которого притягивается пластина из металла на двери.

Один из критериев, с внутренней или наружной стороны открывать дверь.

Замки бывают как односторонними, так и двухсторонними. Здесь выбор зависит только от вас. Рассмотрим односторонние и двухсторонние замки подробнее, чтобы иметь представление об разнице между ними.

• односторонними называются замки, которые могут раскрываться с одной лишь стороны, а на другой будет прикреплена ручка, а при поворачивании ее наша дверь и будет раскрываться. Она называется поворотная;
• симплексные, иначе сказать двусторонние замки, это замки, у которых процесс открывания производится только ключом, причем как со стороны квартиры, так и с уличной стороны.

Функциональность

По этому принципу можно выделить несколько таких групп:

• пружинная защелка у замка – такой замок открывается или изнутри дверной ручкой, или же с уличной стороны ключом. При этом защелка может заводиться в корпус или же она закрывается с помощью кнопки, находящейся на корпусе, которую следует нажать;
• закрепленная защелка замка которая, можно сказать, является дополнительной или вспомогательной, имеет треугольную форму и полностью автоматично закрепляет засов данного замка в то время, когда заперта дверь. Рукоятка закрепляется ключом, а защелка убирается назад в корпус нажатием кнопки.

Вот эти меры и являются основными, ими и стоит пользоваться при выборе замка, который сможет обеспечить действительно очень хорошую защиту.

Устанавливаем накладной замок

Сам процесс по установке нашего замка состоит в следующем:

1. При помощи линейки нужно отмерить и отметить одну третью часть высоты от верха двери. Это делается с обеих сторон двери. В отмеченном месте сверлим сквозное отверстие.
2. Нам нужно высверлить отверстие, которое нужно под цилиндр. Выполняем эту работу сверлом, которое называется долотчатое, причем заметьте, что отверстие должно совпадать по диаметру с цилиндром.
3. В то отверстие, что мы просверлили в нашей двери нужно с передней стороны поместить скобу пальца и, конечно же, цилиндр, после этого нам нужно возвратить на законное место ту пластину, которая является установочной. Теперь, внимательно осмотрев поле нашей деятельности, мы видим, что у стержня соединительного осталась выдаваться одна из частей. Ее нам и нужно обрезать. Сделать это можно при помощи ножовки.
4. Ну а теперь и цилиндр, и скоба пальца могут вставиться на свое место. Далее пластина, которая является установочной, должна ровнехонько одеться на специальную часть стержня. Ту, которая осталась необрезанной. А дальше нам нужно при помощи длинных винтов, которые есть в комплектации нашего замка прикрепить ее к цилиндру.

1. Дальше мы нажимаем на кнопку на нашем замке и этим даем свободу задвижке, за счет этого у нашего замка появляется возможность встать на место, то есть на пластину. Обрезанный нами стержень просто обязан попасть в прорезь, которая расположена на остове нашего замка. Затем берем самые маленькие винтики и прикрепляем остов к пластине.
2. Кнопкой перемещаем задвижку так, чтобы наш замок оказался заперт, прикрываем дверь и верхнюю и нижнюю часть того места, куда в последствие будет заходить язычок.
3. При помощи стамески и молотка делаем отверстие там, где только что нарисовали метки.
4. В то место, которое только что выдолбили, поместим пластину, двери закроем и проверим правильно ли наш замок закрывается.
5. Если правильно, то все закрепляем и пользуемся с радостью новым замком.
