Какой радиус действия пожарного гидранта. Расчет допустимых расстояний между пожарными гидрантами
Согласно п.8.6 СП8.13130.2009, расстановка пожарных гидрантов на водопроводной сети должна обеспечивать пожаротушение любого обслуживаемого данной сетью здания, сооружения или его части не менее чем от двух гидрантов при расходе воды на наружное пожаротушение 15 л/с и более и одного - при расходе воды менее 15 л/с с учетом прокладки рукавных линий длиной, не более указанной в п.9.11, по дорогам с твердым покрытием.
Если на наружное пожаротушение здания (на один пожар) требуется 20 л/с, достаточно ли будет на сети пожарного водопровода предусмотреть 2 пожарных гидранта. Все проектируемые здания и сооружения попадают в радиусы действия (200 м) от пожарных гидрантов, так как наружное пожаротушение зданий предусмотрено пожарными машинами от пожарных гидрантов. Надо ли в таком случае делать расчет на определение расстояния между гидрантами, или достаточно того, что пожаротушение всех зданий и сооружений обеспечивается от двух пожарных гидрантов?
И подскажите, разве проектировщики должны делать расчет потери напора рукавных линий?
Ответ:
Согласно п.8.6 Свода правил. Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности. СП 8.13130.2009 расстояние между гидрантами определяется расчетом, учитывающим суммарный
Глава 3. Требования по размещению, установке и эксплуатации пожарных гидрантов
24. Пожарные гидранты разрешается использовать только для целей пожаротушения, выполнения ремонтных работ и промывки водопроводной сети.
25. Ответственность за исправность пожарных гидрантов несут абоненты водопроводной сети и организация водопроводно-канализационного хозяйства.
26. Пожарные гидранты должны быть изготовлены в соответствии с предъявляемыми требованиями, а также сертифицированы в области пожарной безопасности.
27. Минимальный диаметр сети, на котором допускается установка пожарных гидрантов, должен быть не менее 100 миллиметров, в сельских населенных пунктах - не менее 75 мм.
28. Расстановка пожарных гидрантов на водопроводной сети должна обеспечивать пожаротушение любого обслуживаемого данной сетью здания, сооружения или его части не менее чем от двух гидрантов при расходе воды на наружное пожаротушение 15 литров в секунду и более и одного - при расходе воды менее 15 литров в секунду с учетом прокладки рукавных линий длиной 2000 метров по дорогам с твердым покрытием.
Расстояние между гидрантами определяется расчетом, учитывающим суммарный расход воды на пожаротушение и пропускную способность устанавливаемого типа гидрантов.
29. Пожарные гидранты надлежит предусматривать вдоль автомобильных дорог на расстоянии не более 2,5 метра от края проезжей части, но не ближе 5 метров от стен зданий, допускается располагать гидранты на проезжей части. При этом установка гидрантов на ответвлении от линии водопровода не допускается.
30. Гидранты устанавливаются вертикально. Ось установленного гидранта должна располагаться не ближе 175 миллиметров от стенки горловины люка. Расстояние от торца стояка до крышки колодца должно быть не более 400 и не менее 150 миллиметров.
31. Люки колодцев с пожарными гидрантами должны закрываться крышками установленного образца.
32. Организация водопроводно-канализационного хозяйства обязана обеспечить установку на видных местах указателей пожарных гидрантов согласно ГОСТ. Установка указателей пожарных гидрантов подразделениями противопожарной службы может осуществляться на договорной основе.
33. Открытие крышек люка колодца производится специальными ключами.
34. По причине возможного наличия в водопроводных колодцах газов строго воспрещается при открытии крышки колодца курить, зажигать спички и применять открытый огонь.
35. Открытие и закрытие гидранта производится с помощью пожарной колонки. Колонка наворачивается на резьбу установочной головки гидранта так, чтобы квадрат центрального ключа сел на квадрат штанги гидранта. Выкидные патрубки колонки должны быть закрыты.
36. Гидрант должен легко открываться и плотно закрываться. При тугом открывании гидранта следует произвести разгонку резьбы штока гидранта путем двухстороннего вращения центрального ключа колонки, в случае невозможности полного закрытия гидранта приложение дополнительных усилий недопустимо, в этом случае необходимо вызвать аварийную бригаду организации водопроводно-канализационного хозяйства.
37. При тугом навертывании колонки на гидрант необходимо произвести расточку резьбы путем вращения колонки в обе стороны. Колонка считается навернутой полностью, если вся резьба гидранта закрыта и колонка стоит плотно. Торцовый ключ при этом должен быть неподвижным.
38. Для отбора воды при установке колонки необходимо:
1) предварительно наполнить стояк гидранта водой путем открытия его центральным ключом колонки на пол-оборота. Поступление воды можно определить по характерному шуму или выходу воды из сливного отверстия гидранта;
2) после наполнения стояка гидранта и колонки водой открывают клапан гидранта (поворачивают центральный ключ колонки до отказа, сделав 10-11 оборотов), а затем вентили напорных патрубков колонки.
39. При снятии колонки необходимо свернуть ее с установочной головки гидранта. При этом нужно следить, чтобы центральный ключ пожарной колонки не вращался, так как в этом случае открывается сам гидрант, вследствие чего может получиться гидравлический удар, неблагоприятно отражающийся на водопроводной сети, и колонка напором воды может быть сорвана.
40. При открытии колодца для проверки гидранта у люка должен находиться дежурный, а во время использования на пожаре - водитель пожарного автомобиля, установленного на гидрант.
41. Организация за возможностью беспрепятственного доступа в любое время года к пожарным гидрантам, установленным в колодцах, возлагается на организации водопроводно-канализационного хозяйства, которые должны требовать от абонентов водопроводной сети, за которыми они закреплены, своевременную очистку крышек колодцев.
42. Контроль за беспрепятственным доступом к колодцам гидрантов возлагается на подразделения противопожарной службы.
43. Строительные и дорожно-ремонтные организации, производящие восстановление дорожного покрытия, обязаны осуществлять очистку крышек пожарных гидрантов от асфальта.
Длина рукавной линии (- при наличии автонасосов, 100-150м - при наличии мотопомп согласно СНиП 2.04.02 - 84* «Водоснабжение. Наружные сети и сооружения»);
1,2 - коэффициент, учитывающий изгиб рукавов;
Радиус компактной части струи;
Угол наклона струи;
Разница геодезических отметок здания и автонасоса;
Угол наклона местности по отношению к горизонтальной поверхности;
Длина рукавной линии по высоте здания.
Рис.13.
Радиус действия гидранта (рис.13) можно определить по формуле
Длина рукавной линии в зданиях может быть определена из соотношения
Длина рукавной линии, приходящаяся на один этаж;
n - количество этажей в здании.
В соответствии с требованиями СНиП 2.08.01-85 и СНиП 2.09.02-85
высота этажа производственного здания.
Длина рукавной линии в зданиях определяем по формуле
После определения радиуса действия гидранта можно определить наибольшее расстояние a между распределительными линиями водопроводной сети (рис.14).Это расстояние зависит от радиуса действия гидранта, от количества одновременно работающих гидрантов и от их расположения по отношению друг к другу.
Расположение гидрантов на смежных распределительных линиях может быть простое (напротив друг друга) и шахматное (рис.14).
Если допускается тушение пожара от одного гидранта (при СНиП 2.04.02.-84 * «Водоснабжение. Наружные сети и сооружения»), то наибольшее расстояние между распределительными линиями можно определить по формулам:
при шахматном расположении гидрантов (рис.15, кривая 3)
при простом расположении гидрантов (рис.15, кривая 4)
расстояние между гидрантами;
а - наибольшее расстояние между смежными распределительными линиями.
При необходимости использования двух и более гидрантов () формулы имеют вид:
при шахматном расположении гидрантов (рис.15, кривая 1)
при простом расположении гидрантов (рис.15, кривая 2)
Видно, что при тушении пожара от двух и более гидрантов шахматное и простое размещение практически равноценны. При тушении от одного гидранта шахматное размещение позволяет располагать распределительные линии на большем расстоянии друг от друга, чем при простом.
Гидравлический расчет кольцевой сети

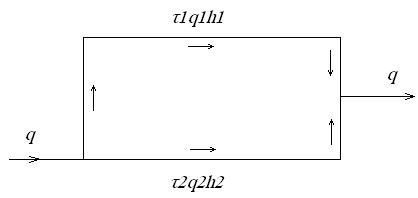

Рассматриваем сеть, состоящую из одного кольца, когда разбор воды в количестве q производится в одной точке А, причем длина линий (ветвей кольца) неодинаковая (рис.16). Вода к точке А (точке водораздела) поступает по двум направлениям в количестве q 1 и q 2 .
Рис.16.
Напор в этой точке должен быть равен:
H 0 - напор в начальной точке О;
h 1 - потери напора в одной ветви кольца;
h 2 - потери напора в другой ветви кольца.
Из приведенного уравнения видно, что потери напора в одной ветви кольца равны потерям напора в другой ветви кольца
Принимая потери напора в ветвях кольца с течением воды по часовой стрелке со знаком плюс, а с течением воды против часовой стрелки со знаком минус, можем записать
т.е. алгебраическая сумма всех потерь напора по контуру кольца должна быть равна нулю.
Это первое условие, вытекающее из сущности гидравлического расчета кольцевой сети.
Другим условием является то, что равенство притекающих и вытекающих расходов в точке А также должно быть равно нулю.
Если все притекающие к узлу А расходы (в данном случае q 1 и q 2), приниматься со знаком плюс, а вытекающие из него расходы (в данном случае расход q) со знаком минус, то второе условие можно выразит
Исходя из этих условий задаются значениями q 1 и q 2 , подбирают диаметры труб и подсчитывают потери напора в полукольцах h 1 и h 2 . Если при расчете эти потери напора равны между собой, то кольцо рассчитано правильно.
Практически добиться равенства потерь напора в полукольцах почти невозможно. Поэтому при расчете кольцевой сети возможна погрешность, называемая невязкой. Невязка допускается при расчете сети на пропуск воды до пожара не более 0,5м и до 1м при расчете сети на водоотдачу при пожаре. Если при расчете невязка получилась больше указанных пределов, то значения q 1 и q 2 были приняты неправильно.
Для уменьшения невязки, полученной при расчете, и доведения ее до минимальной величины следует перераспределить поток так, чтобы уменьшить расход воды на Дq на перегруженных участках кольца и увеличить на Дq на недогруженных участках. Этот процесс последовательного приближения называют увязкой сети, а расход Дq - увязочным расходом.
Допустим, что при расчете сети, состоящей из одного кольца, при первоначальном распределении расходов q 1 и q 2 по двум направлениям получена невязка
Для устранения невязки уменьшим q 1 на Дq. Тогда будем иметь:
Отбросив величину Дq 2 ввиду ее малости, получим
Расчет еще более усложнится с увеличением числа колец.
При расчете водопроводов необходимо проверить водопроводную сеть и водоводы на пропуск воды для тушения пожаров. Для этого определяют пожарный расход воды и принимают его как сосредоточенный в точке, находящейся в наиболее невыгодных условиях по отношению к насосной станции. Если в соответствии с нормами следует предусматривать одновременно тушение двух или более пожаров, то сосредоточенные пожарные расходы воды должны быть приняты в двух и более точках. Затем производят расчет сети при максимальном разборе воды. В соответствии с существующими нормами расходы воды на поливку территории, прием душа, мытье полов и мойку технологического оборудования не учитывают.
Расчет ведут в том же порядке, как и расчет до пожара, с той лишь разницей, что в данном случае диаметры труб являются заданными, так как они определены при расчете сети на нормальную работу. Если на каком-либо участке получается слишком большая скорость (более 2 - 2,5 м/с), то увеличивают диаметры труб на этом участке и вновь производят расчет сети на нормальную работу.

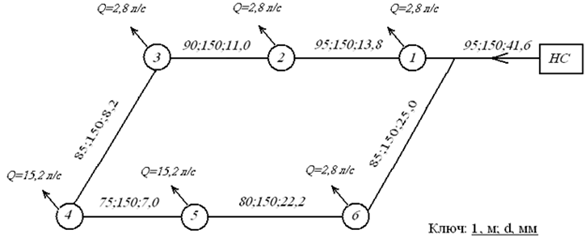

Производим расчет предлагаемой кольцевой сети.
Потери напора определяем по формуле:
Поправочный коэффициент, учитывающий не квадратичность зависимости потерь напора от средней скорости движения воды (табл. 1 и 2 приложения 2 СНиП 2.04.01-85*);
A - удельное сопротивление труб (с/м 3) 2 ;
l - длина участка водопровода, м;
Q - расход воды, м 3 /с.
Скорость движения воды по трубопроводу определяем по формуле:
Расход воды, м 3 /с;
Площадь живого сечения, м 2 .
Площадь живого сечения определяем по формуле:
d - внутренний диаметр трубопровода.
Результаты вычислений сводим в таблицу №3.
Таблица №3.
|
Расчетный внутренний диаметр d, мм |
Расход q, л/с |
Скорость V, м/с |
Потери напора h, м |
||
Как следует из таблицы, средние потери напора в сети равны:
