Сравнительные характеристики матриц IPS и PLS для монитора. Покупаем монитор: какой тип матрицы выбрать

Технология AH-IPS – это одна из многих разработок IPS матриц. Стоит отметить, что это последняя разработка, которая позволила избавиться от большинства недостатков IPS матриц, что вывело ЖК-дисплеи на новый уровень. Благодаря этому они составляют достойную конкуренцию плазменным панелям.

Принимая во внимание тот факт, что технология является относительно новой, у многих пользователей возникает вопрос, AH-IPS матрица, что это такое, и какими преимуществами она обладает?

Для ответа на эти вопросы необходимо знать, что такое IPS-матрица, как она работает, и как устроены мониторы и телевизоры с такими дисплеями. Это позволит понять, какие улучшения были произведены в AH-IPS матрицах.

1. Итак, что такое IPS матрица

В первую очередь стоит отметить, что IPS-дисплей относится к активному типу LCD матриц. Другими словами, это разновидность ЖК TFT дисплея. Это в свою очередь означает, что принцип работы заключается в использовании уже знакомых вам молекул жидких кристаллов. Однако IPS матрица имеет некоторые особенности строения, о которых и пойдет речь дальше.

Как вы уже, наверное, догадались IPS – это сокращение. Полностью название имеет такой вид - In - Plane Switching, что в переводе на русский означает плоскостное переключение. Такое название технология получила благодаря тому, что молекулы жидких кристаллов в ячейках IPS матрицы всегда располагаются в одной плоскости. При этом они всегда параллельны плоскости самой панели.

До появления TFT AH-IPS матрицы дисплеи IPS прошли долгий путь развития и улучшений. Первые экраны IPS были разработаны для устранения недостатков, которыми обладали TN матрицы. Конечно, качество изображения было существенно улучшено, однако при этом дисплеи IPS имели длительное время отклика.

До появления IPS технологии в стандартных элементах LCD-дисплеев при воздействии электрическим напряжением на молекулы жидких кристаллов их ориентация менялась. В результате этого, теряется возможность поворота угла поляризации. Однако главный недостаток технологии TN заключался в том, что поворот поляризации был просто необходим.

Главная отличительная особенность IPS технологии заключалась в том, что оба полупрозрачных управляющих электрода находились в одной плоскости – исключительно на нижней стороне LCD-ячейки. Это означает, что все молекулы жидких кристаллов всегда располагаются в одной плоскости, которая в свою очередь параллельна плоскости экрана.

Такое решение позволило существенно увеличить углы обзора, которые практически не уступали ЭЛТ мониторам. При этом качество цветопередачи IPS дисплеев существенно превосходило все имеющиеся в то время аналоги.

В дисплеях IPS молекулы жидких кристаллов находятся в плоскости поляризационных фильтров, и проворачиваются в ней на необходимый угол в зависимости от воздействующего на них напряжения. Это изменяет угол преломления, и, соответственно фазу проходящего через молекулы светового излучения. Такое строение абсолютно противоположно TN матрицам. Это решение позволило достичь более естественной цветопередачи, а также увеличения контрастности.

1.1. Тип ЖК матрицы TFT AH-IPS

С момента появления данного типа матриц в 1995 году, шли постоянные разработки и улучшения. В результате, в 2011 году появилась AH-IPS матрица, которая имела отличное качество изображения, высокую контрастность, яркость, четкость и разрешение изображения. При этом время отклика таких дисплеев удалось сократить до 5 мс. Это означает, что такие мониторы способы отображать самые яркие и быстрые спецэффекты. Более того, за счет некоторых особенностей данный тип матрицы способен отображать максимально естественные и насыщенные цвета.

Мониторы AH-IPS имеют наиболее высокое качество изображения. Конечно, их стоимость также высока, однако если сравнивать их с плазменными панелями, то IPS-дисплеи более доступны, при этом практически не уступают по качеству изображения. AH IPS – это самая последняя и дорогая разработка в семействе IPS технологий. Однако она позволила избавиться от большинства недостатков всех предыдущих версий дисплеевIPS. В том числе, данная технология позволила достичь наименьшего времени отклика.

В связи с большим разнообразием разработок IPS матриц у пользователей возникает вопрос, что лучше, AH-IPS или E-IPS? Стоит отметить, что существует еще множество других типов IPS дисплеев. Но если говорить именно об этих двух типах, то можно сказать, что Е-IPS дисплеи имеют более низкую стоимость, в сравнении с AH-IPS.

Первая технология была разработана раньше. Она имеет некоторые недостатки. Как правило, такие матрицы имеют небольшой размер диагонали – не более 20”. Особенности данной технологии не позволяют создавать экраны больших размеров, так как в противном случае, практически невозможно достичь высокой четкости и точности изображения. Однако при размерах не более 20” E-IPS дисплеи имеют весьма высокие показатели.

AH-IPS в свою очередь используется в более дорогих моделях мониторов и телевизоров. Данная технология позволяет создавать экраны больших размеров, при этом с высоким разрешением, точностью и четкостью изображения.

Если говорить о том, какой монитор выбрать, то следует определиться, для каких целей он вам необходим, какие размеры диагонали вас устроят, а также на какую сумму вы рассчитываете. Если говорить о качестве, то здесь, как в прочем и везде, действует правило, чем дороже, тем лучше. Конечно, многое зависит от производителя, а точнее от того, какие материалы были использованы, а также от конструктивных особенностей. Поэтому при выборе следует внимательно изучать технические характеристики и уточнять некоторые вопросы у продавца.

Стоит отметить, что именно на AH-IPS матрицы возложены огромные надежды производителей.

2. Тип подсветки AH-IPS матрицы

Для вывода изображения на экран монитора необходима подсветка матрицы. Если говорить о старых дисплеях – первые IPS и TN матрицы, то в таких устройствах в качестве подсветки использовались люминесцентные лампы, которые не могли предоставить достаточно яркое освещение и равномерное распределение света. Кроме этого, такие лампы потребляли достаточно много электричества.

Все эти недостатки полностью решились после разработки нового типа подсветки – LED. Данная технология основана на использовании светодиодов, которые имеют маленькие размеры и способны излучать яркий свет. Такое простое, но весьма эффективное решение позволило достичь максимально равномерного распределения света путем расположения светодиодов на задней части матрицы. Это позволило создавать достаточно большие размеры экранов без ущерба для качества изображения.

Кроме этого, светодиоды потребляют крайне мало электроэнергии и имеют яркий белый свет, что позволило достичь еще большего повышения яркости и контрастности. Это в свою очередь положительно отразилось на качестве изображения. Технология AH-IPS с LED подсветкой – это наиболее удачная разработка на сегодняшний день, которая позволяет наслаждаться действительно высоким качеством изображения.

Стоит отметить, что люминесцентные лампы считаются устаревшими и встречаются все реже. Более того, практически во всех новых разработках матриц, в частности AH-IPS, используется только LED подсветка.

3. AH-IPS (lg ips234v) VS TN: Видео

Если говорить о конструктивных особенностях, то благодаря малым размерам светодиодов появилась возможность создавать максимально тонкие мониторы. Еще одно преимущество светодиодов заключается в их частоте мерцания. Частота их мерцания настолько высока, что ее невозможно заметить невооруженным глазом. Более того, известен факт, что даже частота в 100 Гц, хоть и не видна, но все же имеет негативное воздействие на органы зрения, а также на психику человека.

Частота мерцания экрана от 100 Гц и ниже вызывает ощущение усталости в органах зрения, а также подавленное состояние. Конечно, это ощущается при длительной работе за монитором или при просмотре фильмов. Частота мерцания светодиода в несколько раз выше критической отметки в 100 Гц, что делает работу за такими мониторами максимально комфортной. И даже при длительном просмотре фильмов такие экраны не имеют никакого негативного воздействия на человека.

Это одна из причин, по которым производители телевизоров и мониторов отдают предпочтение именно LED подсветке.

4. Преимущества AH-IPS матриц

Как уже говорилось выше, данный тип матрицы был разработан последним. Это означает, что для разработки данной технологии использовались самые инновационные решения и достижения. Таким образом, ЖК-дисплей AH-IPS являет собой решение всех недостатков, присущих всем предшествующим вариантам IPS-матриц. Но давайте рассмотрим преимущества подробнее:

Высокое разрешение экрана. Тип матрицы монитора AH-IPS имеет наиболее высокое разрешение экрана. Это означает, что такие мониторы отображают наиболее четкое и точное изображение. Более того, современные технологии позволили достичь наибольшей плотности пикселей на один дюйм экрана. Это в свою очередь напрямую влияет на четкость и точность отображаемого изображения.
Максимальное количество цветов и оттенков. Еще одно преимущество данного типа дисплея заключается в наиболее высоком качестве цветопередаче. Мониторы с такой матрицей отображают наибольшее количество цветов и оттенков, что делает цвета изображения максимально натуральными и естественными. Такую особенность по достоинству оценивают профессиональные редакторы фотографий и изображений.
Углы обзора. AH-IPS матрицы имеют самые большие углы обзоров, которые могут сравниться только с плазменной панелью. Поэтому, такие дисплеи являются наиболее сильными конкурентами плазменных телевизоров.
Высокая яркость и контрастность. Особенности технологии позволили до предела увеличить яркость и контрастность экрана, что положительно повлияло и на качество изображения. Уникальная конструкция и современные технологии позволили достичь максимально равномерного распределения света по всей поверхности дисплея, как в черном цвете, так и в белом. Это также значительно повлияло на улучшение качества изображения.
Быстрый отклик. Если первые IPS матрицы имели недостаток, который заключался в медленном отклике, из-за чего такие мониторы уступали TN матрицам, то современные ЖК AH-IPS матрицы полностью лишены такого недостатка. Более того, они превосходят даже современные TN+Film матрицы, что делает их отличным выбором для любых целей.

Стоит понимать, что характеристики AH-IPS матрицы зависят и от производителя. Не все дисплеи, изготовленные по данной технологии, имеют одинаково высокие показатели. Все зависит от используемых материалов, а также от некоторых особенностей в конструкции дисплея. От этого зависит и стоимость изделия. Так, чем более высококачественные материалы и комплектующие использовались для изготовления AH-IPS дисплея, тем более высокое качество изображения будет иметь монитор, и, соответственно, тем более дорогим будет устройство.

На сегодняшний день мало известно о реальных характеристиках AH-IPS матриц. Однако одно можно сказать с уверенностью – данный тип дисплеев существенно превосходит все предыдущие модели. Кончено же, его можно сравнивать и с другими типами IPS матриц, но при этом стоит учитывать, что как уже говорилось выше, не все мониторы с одинаковой матрицей имеют одинаковые показатели. Сама матрица имеет огромнейшие перспективы. Уже в ближайшем будущем она будет встречаться гораздо чаще. Кроме этого, технологии не стоят на месте, постоянно ведутся активные разработки по улучшению качества изображения, а также улучшению отклика.

В мониторах производители устанавливают матрицы изготовленные по различным технологиям, применяются следующие типы матриц TN, IPS, VA с различными модификациями. На рисунке ниже можно посмотреть как меняется картинка на различных экранах при просмотре изображения под углом.

TN матрицы

TN+film — первые TFT панели, выпускаются и сейчас в качестве недорогих экранов, преимущество дешевизна производства. Недостаток небольшие углы просмотра, уменьшение яркости и контрастности если смотреть сбоку. Сначала были матрицы TN потом была добавлена специальная плёнка для улучшения цветопередачи своеобразный фильтр и матрицы стали называть TN+film.

Матрицы изготовленные по IPS технологии.

IPS Generations Summary (Hitachi)
PLS — Plane to Line Switching (Samsung)
AD-PLS — Advanced PLS (Samsung)
S-IPS — Super IPS (NEC, LG.Display)
E-IPS, AS-IPS — Enhanced and Advanced Super IPS (Hitachi)
H-IPS — Horizontal IPS (LG.Display)
e-IPS (LG.Display)
UH-IPS и H2-IPS (LG.Display)
S-IPS II (LG.Display)
p-IPS — Performance IPS (NEC)
AH-IPS — Advanced High Performance IPS (LG.Display)
AHVA — Advanced Hyper-Viewing Angle (AU Optronics)

IPS — одна из первых технологий производства TFT экранов, была придумана в 1996 году (Hitachi) как альтернатива TN дисплеям, имеет широкие углы обзора, более глубокий чёрный цвет, хорошая цветопередача, недостаток большое время отклика, что делало их не пригодными для игр.

PLS — (Plane-к-Line Switching) samsung перевёл название панели как «переключение-из-плоскости-в-линию» получилась полная абракадабра, дословный перевод «Самолетом до линии переключения» тоже не несёт никакого смысла. Скорей всего под данным лозунгом хотели показать, что монитор имеет высокое время отклика и со скоростью самолёта может переключать картинку. PLS это по сути матрица IPS только изготавливается другой компанией которая придумала своё обозначение и свою технологию производства. К плюсам относится:

время отклика составляет 4 мили секунды (GTG). GTG это время необходимое для изменения яркости пикселя с минимальной яркости к максимальной.
Широкие углы обзора без потери яркости картинки.
Увеличенная яркость дисплея

AD-PLS — та же панель PLS но как заявляет samsung немного изменена технология производства, как говорят многие эксперты, это просто пиар.

S-IPS — усовершенствованная технология IPS в этом направлении проводят разработки компании NEC A-SFT, A-AFT, SA-SFT, SA-AFT, а также LG.Display (S-IPS, e-IPS, H-IPS, p-IPS ). Благодаря усовершенствованию технологий удалось достичь уменьшения времени отклика до 5 мили секунд, что сделало эти дисплеи пригодными для игр.

S-IPS II — следующее поколение S — IPS панелей, уменьшение энергоёмкости.

E-IPS, AS-IPS — Enhanced and Advanced Super IPS, разработки (Hitachi) одно из улучшений IPS технологий увеличение яркости и уменьшение времени отклика

H-IPS — Horizontal IPS, (LG.Display) в этом типе матрицы пиксели размещены горизонтально. улучшена цветопередача и контрастность. Большая половина современных IPS панелей имеет горизонтальное расположение пикселей.

e-IPS — (LG.Display) следующее усовершенствование производства матрицы дешевле в производстве но имеют недостаток немного меньшие углы обзора.

UH-IPS и H2-IPS — второе поколение H-IPS технологи усовершенствованная матрица, увеличена яркость панели.

p-IPS — Performance IPS тоже самое что и H-IPS маркетинговое название матрицы от NEC.

AH-IPS — модификация матрицы для дисплеев с высоким разрешением (UHD), аналог H-IPS.

AHVA — Advanced Hyper-Viewing Angle такое обозначение получили дисплеи компании (AU Optronics), компания образована от слияния Acer Display Technology и подразделения по производству экранов корпорации BenQ.

PVA матрицы — Patterned Vertical Alignment

S-PVA — Super PVA
cPVA
A-PVA — Advanced PVA

PVA матрицы были разработаны Samsung имеют хорошую контрастность, но обладают рядом недостатков, основной потеря контрастности изображения при просмотре под углом. Что бы перидически обновлять линейку производства, через определённый промежуток времени выходила новая модель экрана, поэтому существуют следующие типы экранов VA.

S-PVA — Super PVA улучшенная матрица за счёт изменения технологии производства.
cPVA — упрощённая технология производства по качеству экран хуже чем S — PVA
A-PVA — Advanced PVA небольшие абсолютно не существенные изменения.
SVA — очередная модификация.

VA — Vertical Alignment

MVA — Multi-Domain Vertical Alignment (Fujitsu)
P-MVA — Premium MVA
S-MVA — Super MVA
AMVA — Advanced MVA

Технология производства TFT дисплеев (VA) была разработана Fujitsu в 1996 году как альтернатива TN матрицам, экраны изготовленные по этой технологии имели недостатки в виде большого времени отклика и небольших углах просмотра но имели значительно лучшие характеристики цветности. Что бы побороть недостатки технология производства усовершенствовалась.

MVA — следующая версия технологии 1998 год отличие было в том что пиксель состоял из нескольких частей, это позволяло достичь более качественного изображения.

P-MVA, S-MVA — улучшена цветопередача и контрастность.

AMVA — следующее поколение производства, уменьшение времени отклика, улучшение цветовой передачи.

#TN+film #TN #IPS #MVA TN + film, IPS и MVA - 3 основные технологии, используемые при создании .

Часть "film" в названии технологии означает дополнительный слой, применяемый для увеличения угла обзора (ориентировочно - от 90° до 150°).

TN + film - самая простая технология. Она используется уже довольно давно и применена в большинстве проданных в последние несколько лет мониторов .

TN + film, по крайней мере в теории, предназначена для создания панелей начального уровня. На сегодняшний день панели TN + film - самые дешевые.

Матрица TN + film работает следующим образом: если к сабпикселям не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И т.к. направление поляризации фильтра на второй пластине составляет угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. Если желтые, зеленые и голубые сабпиксели полностью освещены, на экране образуется белая точка.

При приложении напряжения, в нашем случае направленного вертикально, оно разрушает винтовую структуру кристаллов. Молекулы постараются выровняться в направлении электрического поля. Они выстроятся перпендикулярно направлению поляризации второго фильтра, и поляризованный падающий свет не достигнет сабпикселей. В результате на экране образуется черная точка.

Скажем еще несколько слов о недостатках технологии TN:

Во-первых, выровнять жидкие кристаллы строго перпендикулярно поляризационному фильтру довольно сложно. В результате практически невозможно добиться идеального отображения черного цвета.

Во-вторых, при неисправности транзистора, он уже не может подать напряжение на соответствующие 3 сабпикселя. В результате на экране появляется белая точка.

При приложении напряжения молекулы выравниваются параллельно основе.

Технология In-Plane Switching была разработана компаниями Hitachi и NEC и предназначалась для избавления от недостатков TN + film. С помощью IPS удалось добиться увеличения угла обзора до 178° при наилучшей из всех типов матриц цветопередаче и приемлемом времени отклика.

Если к матрице IPS не приложено напряжение, молекулы жидких кристаллов не поворачиваются. Второй фильтр всегда повернут перпендикулярно первому, и свет через него не проходит. Отображение черного цвета является идеальным. При выходе из строя транзистора "битый" пиксель для панели IPS будет не белым, как для матрицы TN, а черным.

При приложении напряжения молекулы жидких кристаллов поворачиваются перпендикулярно своему начальному положению и пропускают свет.

Недостатками IPS является, во-первых, тот факт, что приложение напряжения с помощью 2 электродов ведет к высокому потреблению энергии и, что еще хуже, требует значительного времени. Поэтому время отклика матриц IPS, как правило, выше, чем у матриц TN.

В некоторых используются матрицы MVA. Эта технология разработана компанией Fujitsu и теоретически является оптимальным компромиссом практически во всех областях. Горизонтальные и вертикальные углы обзора для матриц MVA составляют 170°, а цвета отображаются гораздо более точно, нежели чем у TN-матриц.

MVA стала наследницей технологии VA, представленной в 1996 году компанией Fujitsu. Жидкие кристаллы матрицы VA при выключенном напряжении выровнены перпендикулярно по отношению ко второму фильтру, т.е. не пропускают свет. При приложении напряжения кристаллы поворачиваются на 90°, и на экране появляется светлая точка.

Достоинствами технологии MVA являются небольшое время реакции, глубокий черный цвет и отсутствие как винтовой структуры кристаллов, так и двойного магнитного поля.

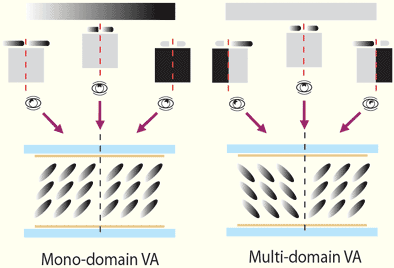

Проблемы возникают при попытке посмотреть на сбоку. При отображении, скажем, светло-красного цвета, на выход транзистора подается только часть от максимального напряжения, и кристаллы повернутся лишь частично. Пользователь, смотрящий на прямо, увидит светло-красный цвет. Пользователь, смотрящий на сбоку, увидит либо красный цвет, либо белый (в зависимости от того, с какой стороны он смотрит).

Технология MVA, решающая эту проблему, появилась через год после VA.

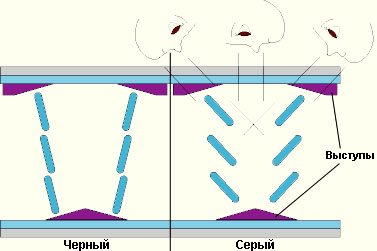

Каждый сабпиксель был разбит на несколько зон, а поляризационные фильтры сделали направленными. Кристаллы перестали быть выровненными или повернутыми в одном и том же направлении. Сабпиксель делится на несколько зон, а пользователь воспринимает лишь одну из этих зон в зависимости от того под каким углом он смотрит на дисплей.

Аналогами MVA являются технологии PVA от Samsung, ASV от Sharp и Super MVA от CMO.

Монитор - пожалуй один из самых основных элементов компьютера: именно от него зависит, будут ли через десять минут использования болеть глаза, сможете ли вы корректно обработать картинку, и даже сможете ли вы вовремя заметить врага в компьютерной игре. И за больше чем 15 лет существования жидкокристаллических мониторов количество разновидностей матриц превысило десяток, а разброс цен от нескольких тысяч до сотен тысяч рублей - и в этой статье мы разберемся, какие типы матриц существуют, и какие будут лучшими для той или иной задачи.

TFT TN

Самый старый тип матрицы, который все еще занимает значительную долю рынка и не собирается с него уходить. Именно TN в продаже уже давно нет - в основном продаются улучшенные модификации, TN+film: улучшение позволило довести горизонтальные углы обзора до 130-150 градусов, но вот с вертикальными все плохо: даже при отклонении на десяток градусов цвета начинают меняться, вплоть до инвертирования. К тому же в большинстве своем такие мониторы не охватывают и 70% sRGB, а значит для цветокоррекции они не подойдут. Еще один минус - достаточно низкая максимальная яркость, обычно она не превышает 150 Кд/м^2: этого хватит разве что для работы в помещении.

Казалось бы - все, TFT TN безнадежно устарели и их пора списывать. Однако не все так просто - эти матрицы имеют наименьшее время отклика, и поэтому прочно обосновались в дорогом игровом сегменте. Шутка ли - время задержки наилучших TN не превышает 1 мс, что в теории позволяет вывести аж 1000 отдельных кадров в секунду (на деле меньше, но сути это не меняет) - отличное решение для киберспортсмена. Ну и к тому же в таких матрицах за уши притянули яркость до 250-300 Кд/м^2, а цветовой охват худо-бедно соответствует 80-90% sRGB: для цветокоррекции не подойдет все равно (углы обзора небольшие), а вот для игр это идеальное решение. Увы - все эти улучшения привели к тому, что стоимость таких мониторов от 500 долларов только начинается, так что использовать их имеет смысл только тем, кому критично важна минимальная задержка.

Ну а в низком ценовом сегменте TN все больше вытесняется MVA и IPS - последние выдают гораздо лучшую картинку, и стоят буквально на 1-2 тысячи дороже, так что если есть возможность - лучше за них переплатить.

TFT IPS

Этот тип матриц начал свой путь на пользовательский рынок с телефонов, где низкие углы обзора у TN-матриц достаточно сильно мешали нормальному использованию. В последние несколько лет цена на IPS мониторы значительно снизилась, и их теперь можно купить даже в бюджетный компьютер. У этих матриц есть два основных плюса: углы обзора достигают почти 180 градусов как по горизонтали, так и по вертикали, и они обычно имеют хороший цветовой охват прямо из коробки - даже в мониторах дешевле 10 тысяч рублей нередко есть профиль с охватом в 100% sRGB. Но, увы, минусов тоже хватает: это невысокая контрастность, обычно не выше 1000:1, из-за чего черный выглядит не как черный, а как темно-серый, и так называемый glow-эффект: при взгляде с определенного угла матрица кажется розоватой (или фиолетовой). Так же раньше была проблема с невысоким временем отклика - до 40-50 мс (что позволяло честно вывести на экран всего 20-25 кадров, остальные смазывались). Однако сейчас такой проблемы нет, и даже дешевые IPS-матрицы имеют время отклика не выше 4-6 мс, что позволяет спокойно вывести 100-150 кадров - этого более чем хватает для любого использования, даже игрового (без фанатизма со 120 fps, конечно же).

Всего подвидов IPS много, разберем основные:

TFT S-IPS (Super IPS) - самое первое улучшение IPS: увеличены углы обзора и скорость реакции пикселя. В продаже уже давно нет.
TFT H-IPS (Horizontal IPS) - почти не встречается в продаже (всего одна модель на Яндекс.Маркете, и то из остатков). Этот тип IPS появился в 2007 году и в сравнении с S-IPS немного увеличилась контрастность, поверхность экрана выглядит более однородной.
TFT UH-IPS (Ultra Horizontal IPS) – улучшенная версия H-IPS. Благодаря уменьшению размера полосы, разделяющей субпиксели, на 18 % было увеличено пропускание света. На сегодняшний момент этот тип IPS-матриц так же устарел.
TFT E-IPS (Enhanced IPS) - еще один устаревший тип IPS. Имеет другую структуру пикселя и пропускает больше света, что позволяет снизить яркость подсветки, что приводит к уменьшению цены монитора и снижению энергопотребления. Имеет достаточно низкое время отклика (меньше 5 мс).
TFT P-IPS (Professional IPS) - достаточно редкие и очень дорогие матрицы, созданные для профессиональной обработки фото: они обеспечивает великолепную цветопередачу (глубина цвета 30 бит и 1.07 миллиарда цветов).
TFT AH-IPS (Advanced High Performance IPS) - новейший тип IPS: улучшена цветопередача, увеличено разрешение и PPI, повышена яркость и понижено энергопотребление, время отклика не превышает 5-6 мс. Именно этот тип IPS сейчас активно продается.

TFT *VA

Это типы матриц, которые можно назвать середнячками - они чем то лучше, а чем то хуже и IPS, и TN. Плюс в сравнении с IPS - отличная контрастность, плюс в сравнении с TN - хорошие углы обзора. Из минусов - большое время отклика, которое к тому же быстро растет при уменьшении разницы между конечным и начальным состояниями пиксела, так что эти мониторы не очень хорошо подходят для динамичных игр.

Основные типы матриц такие:

TFT MVA (Multidomain Vertical Aligment) - широкие углы обзора, отличная цветопередача, идеальный черный цвет, высокая контрастность изображения, однако большое время реакции пикселя. По цене они находятся между бюджетными TN и IPS, и предлагают такие же средние возможности. Так что если вам не важны игры - можно сэкономить 1-2к и взять MVA вместо IPS.
TFT PVA (Patterned Vertical Alignment) одна из разновидностей технологии TFT MVA, была разработана компанией Samsung. Из плюсов в сравнении с MVA - снижена яркость черного цвета.
TFT S-PVA (Super PVA) - улучшенная технология PVA: были увеличены углы обзора матрицы.

TFT PLS

Как и PVA является почти точной копией MVA, так и PLS является точной копией IPS - сделанные независимыми наблюдателями сравнительные исследования матриц IPS и PLS под микроскопом не выявили отличий. Так что при выборе между PLS и IPS стоит задумываться только о цене.

OLED

Это самые новые матрицы, которые стали появляться на пользовательском рынке буквально пару лет назад и по астрономическим ценам. Плюсов у них масса: во-первых у них нет такого понятия как яркость черного цвета, т.к. при выводе черного цвета светодиоды банально не работают, так что черный цвет выглядит как черный, а контрастность в теории равна бесконечности. Во-вторых, время отклика таких матриц составляет десятые доли миллисекунды - это в несколько раз меньше, чем даже у киберспортивных TN. В-третьих, углы обзора не только составляют почти 180 градусов, но и к тому же почти не падает яркость при отклонении монитора. В-четвертых - очень широкий цветовой охват, который может составлять и 100% AdobeRGB - таким результатом может похвастаться не каждая IPS-матрица. Однако, увы, есть две проблемы, которые сводят многие достоинства на нет: это мерцание матрицы на частоте 240 Гц, что может привести к боли в глазах и повышенной утомляемости, и выгорание пикселей, так что такие матрицы недолговечны. Ну и третья проблема, которая есть у многих новых решений - это заоблачная цена, местами более чем вдвое выше, чем у профессиональных IPS. Однако уже всем понятно, что за такими матрицами будущее, а их проблемы будут решаться, и цены на них падать.

Для того чтобы понять с какой матрицей лучше всего покупать телевизор, необходимо изучить ее разновидности и характеристики, а также основные минусы плюсы каждого вида. На сегодняшний день производители ЖК телевизоров используют три основные технологии:

При производстве ЖК телевизоров матрицу TN стали применять раньше других. За счет своей простой технологии она чаще всего используется в недорогих моделях телевизоров, а также в экранах с небольшой диагональю. Этот вариант подойдет покупателям с небольшим бюджетом.

TN матрица состоит из жидких кристаллов, часть из которых находятся параллельно плоскости экрана, другие – перпендикулярно друг другу или располагаются в виде спирали. Из-за того, что кристаллы вращаются неравномерно, изображение под разными углами искажается. Это один из главных недостатков такого типа матрицы. Телевизоры с TN также не могут похвастаться хорошей цветопередачей: цвета недостаточно яркие, могут не соответствовать действительности. Еще один недостаток этого вида матрицы – возможность появления «битых» пикселей в виде точек на экране, которые не отображают картинку.

Для увеличения угла обзора к матрице TN в некоторых моделях используется специальное покрытие – Film.

Преимущества TN:

низкая стоимость;
высока скорость отклика;
минимальное потребление электроэнергии.

IPS: плюсы и минусы

При разработке технологии IPS производители учли все недостатки TN матрицы. Это позволило получить более качественный продукт. Все кристаллы IPS находятся в одной плоскости – параллельно экрану, и вращаются одновременно.

большой угол обзора;
высокий уровень яркости и четкости изображения;
глубокая подача цвета;
длительный срок эксплуатации;
низкий уровень воздействия на глаза.

Минусы IPS:

высокая стоимость;
в некоторых моделях наблюдается низкая скорость отклика;
недостаточно глубокий черный цвет;
низкий уровень контрастности.

Существует несколько разновидностей IPS матриц. Самые распространенные:

E-IPS;
AS-IPS;
P-IPS;
H-IPS;
AH-IPS;
S-IPS.

Самыми дорогими являются AH-IPS и P-IPS. Они имеют наиболее высокое качество изображения. Самый дешевый вариант – E-IPS.

Еще один вид матрицы, разработанный по принципу IPS – это PLS. Она имеет более высокую светопропускаемость и потребляют меньше электроэнергии. Минус PLS – самый низкий уровень контрастности среди всех существующих матриц.

VA

VA матрица – это компромисс между TN и IPS. Она является популярным видом матриц и применяется во многих современных моделях ЖК телевизоров. В VA жидкие кристаллы в выключенном состоянии находятся перпендикулярно к плоскости экрана. Это позволяет получить насыщенный черный цвет, который невозможно получить при использовании TN и IPS. Кристаллы имеют возможность свободно перемещаться, благодаря чему оттенки не искажаются при смене угла обзора. Телевизоры, в которых применяется технология VA, подойдут для помещений со слабым освещением.

Матрицы VA по качеству изображения опережают TN, но они недостаточно хороши, по сравнению с IPS. Однако, при производстве VA постепенно внедряются новые технологии, позволяющие исправить множество недостатков этого типа матрицы. К таким технологиям можно отнести – MVA и PVA.

Какую матрицу лучше выбрать

Выбор определенного типа матрицы для телевизора, зависит от бюджета покупателя и его потребностей. Если нужен недорогой вариант с минимальными требованиями по качеству изображения, то подойдет телевизор с TN . Модели таких телевизоров по диагонали не больше 32 дюймов. Этот вариант будет удачным для дачи, кухни, офиса. Телевизор с TN можно использовать в качестве монитора для игр. Любители спецэффектов и динамичных сцен в фильмах тоже оценят этот вид матрицы.

Известные производители телевизоров в основном используют технологии IPS и VA. IPS идеально подходит для домашнего кинотеатра, в котором будет собираться большое количество людей. Она позволяет качественно отображать видео любого формата под любым углом обзора. Также такие телевизоры можно использовать для демонстрации презентаций, где требуется высокая четкость графики и фото. Модели телевизоров с VA матрицей немного уступают по качеству изображения, но находятся в более низкой ценовой категории. Такая модель вполне подойдет для частного просмотра небольшой семьи.

Какие виды матрицы используют известные бренды

Toshiba – известный японский производитель применяет в своих телевизорах технологии IPS.

Sony, Sharp, Panasonic в большинстве своих моделей используют собственный разработки улучшенной версии VA. Sharp в ограниченном количестве выпускает уникальную матрицу – UV 2 A. Она считается лучшей среди разработок вида VA.

В 70% телевизоров LG и Samsung стоят VA матрицы. В остальных моделях применяется IPS. Компания Samsung также разработала свою версию VA– S- PVA. Они используются в телевизорах высокого класса. Такой вид матрицы гарантирует более широкий угол обзора и глубокий черный цвет.

Компания Philips пользуется в своем производстве разработками Sharp и LG.

Как можно самостоятельно определить тип матрицы в телевизоре

Есть несколько советов, которые позволят определить тип и качество матрицы в телевизоре:

Можно слегка надавить на матрицу. Если изображение искажается, то в телевизоре применяется технология VA или TN.
Посмотреть на изображение под разными углами обзора. Если при просмотре сбоку картинка меняет свои цвета, то это тоже указывает на матрицу TN.
При покупке телевизора обязательно нужно проверить разные режимы работы. В магазинах используются специальные демонстрационные версии. В таком режиме сложно обнаружить недостатки .
Необходимо провести тест на «битые» пиксели. Для этого можно принести с собой USB-накопитель с записанными файлами. Файлы представляют собой фоны разного цвета: красного, синего, зеленого и черного Тест считается пройденным, когда на экране отсутствуют точки, которые отличаются по цвету от основного фона.
Для проверки отклика можно использовать ролики с быстрой сменой действий. При высокой скорости отклика изображение остается четким и не двоится. Можно записать на флешку специальные тестовые видео.
Следует проверить уровень градаций серого цвета. От этого показателя будет зависеть качество темных сцен в фильмах. Чем больше оттенков серого покажет матрица, тем более качественнее впоследствии будет темная картинка. Такая проверка проходит в режиме «Кино».
Посмотреть уровень контрастности и яркости в разных режимах настройках.
Убедиться в отсутствии зеленых и розовых пятен, которые могут появиться на белом фоне. Такие пятна являются нормой для некоторых видов матриц, но могут доставлять небольшой дискомфорт при просмотре телевизора.
При покупке телевизора в интернет-магазине, поискать видеоролики с обзором выбранной модели.
